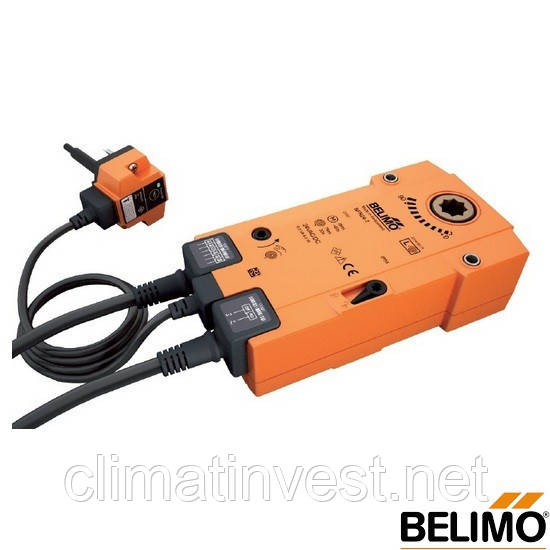

Електропривод вогнезатримувальних клапанів Belimo (Белімо) BFN24-T

Застосування
Приводи з поворотною пружиною серії BFN24-T (9/7 Нм) призначені для керування вогнезатримувальними клапанами та клапанами димовидалення, встановленими в системах вентиляції та кондиціонування.

Принцип дії
Під час переміщення заслінки клапана в нормальне робоче положення зводиться поворотна пружина.
У разі припинення подавання живлення енергія, запасена в пружині, повертає заслінку в охоронне положення. Привод не вимагає кінцевих вимикачів і захищений від перевантажень. Термопереривач спрацьовує, якщо температура навколишнього повітря перевищує 72 °C. Змінні термопереривачі також спрацьовують, якщо температура повітря в каналі перевищує 72 °C. Пристрої під час спрацьовування викликають вимкнення електроживлення в такий спосіб, що повторне ввімкнення привода без заміни термоперервача вже неможливо.
Кнопка на корпусі термопереривача дає змогу зробити тест функціонування клапана.

Блокування в охоронному положенні
Запатентований механізм блокування редуктора в «охоронному» положенні надійно утримує лопатку заслінки та в разі пожежі забезпечує максимальну безпека.

Система сигналізації
Привод обладнаний двома фіксованими мікроперемикачами для сигналізації кінцевих положень. Проміжне положення приводу показує механічний індикатор (стрілка).

Ручне керування
Можливе ручне керування клапаном, а також фіксування його в будь-якому положенні. Розблокування здійснюється або вручну шестигранним ключем із комплекту постачання, або автоматично під час подавання живлення.
