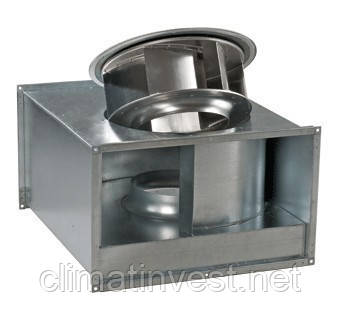

Відцентровий канальний вентилятор ВЕНТС ВКП 4Д

Відцентровий канальний вентилятор ВЕНТС ВКП 4Д

Застосування

Припливні і витяжні системи вентиляції приміщень різного призначення при обмеженому просторі для монтажу. Призначені для з'єднання з прямокутними повітроводами номінальним перерізом 400х200, 500х250, 500х300, 600х300, 600х350, 1000х500 мм

Конструкція

Корпус вентилятора изготовлен из оцинкованной стали.

Двигатель

Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопатками, изготовленное из оцинкованной стали. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения). Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
