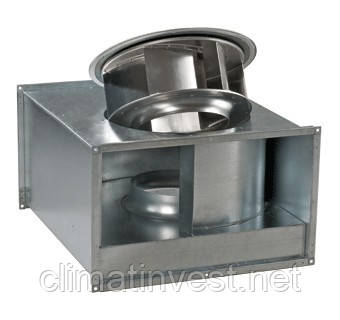

Відцентровий канальний вентилятор ВЕНТС ВКПФ 4Д

Відцентровий канальний вентилятор ВЕНТС ВКПФ 4Д

Застосування

Припливні і витяжні системи вентиляції приміщень різного призначення при обмеженому просторі для монтажу. Призначені для з'єднання з прямокутними повітроводами номінальним перерізом 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм

Корпус вентилятора виготовлений з оцинкованої сталі.

Використовуються 4-х, 6-ти і 8-ми полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з загнутими вперед лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску. Для здійснення теплової захисту від перегріву в обмотку двигуна вбудовані квт з виведеними клемами для підключення зовнішніх пристроїв захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання може бути як плавним, так і ступінчастою і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися кілька вентиляторів, за умови що загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора.

Вентилятори встановлюються в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо підключення здійснюється безпосередньо до них. У разі приєднання через гнучкі вставки, необхідно кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися в будь-якому положенні, враховуючи напрям потоку повітря (позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подача живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування в вентиляторі передбачена технологічна кришка на корпусі.
