Сонячні колектори Nova Florida (Нова Флорида) Італія FC 20

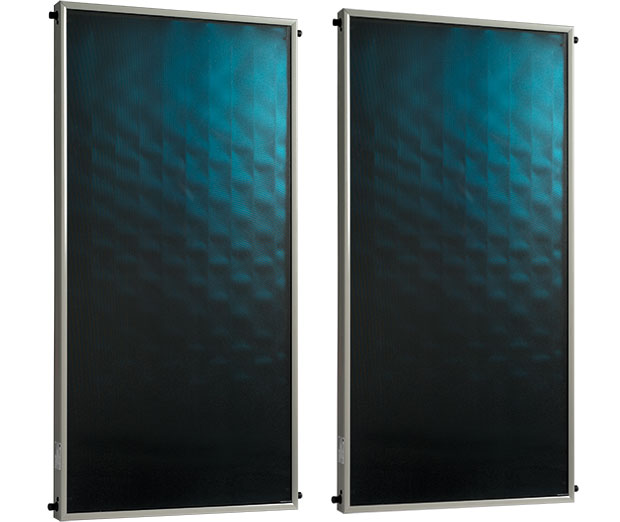

Сонячні колектори Nova Florida FC 20 вертикальної установки призначені для підключення до системи підігріву води ГВП та/або до системи підігріву води для опалення приміщень. Італійські сонячні колектори Nova Florida відповідають європейському нормативу EN 12975 і призначаються для установки на плоску або похилий дах, або на землю і можуть бути використані для спорудження гелиополей різної площі.

Сонячні колектори Nova Florida FC 20 мають площу 2м2 і в якості поглинача використовують лист алюмінію покритий 0,5 мм высокопоглощающим складом, мідні колекторні трубки з'єднані з абсорбером за допомогою лазерної зварки. Поверхня сонячних колекторів FC 20 захищений загартованим склом, товщиною 3,2 мм, ущільнення виконані з вулканізованої гуми типу EPDM з захистом від впливу ультрафіолету. Плити мінеральної вати товщиною 50 мм забезпечують надійну термоізоляцію. Nova Florida FC 20 мають можливість послідовно підключати до 6 колекторів.

Мідні трубки для циркуляції теплоносія зібрані таким чином, щоб рух теплоносія було рівномірним і охоплювало всю площу сонячного колектора. Подає і зворотній магістралі розташовані знизу і зверху, що дозволяє збирати геліополя з різною конфігурацією. Штуцери підключення сонячних колекторів FC 20 гладкі, із зовнішнім діаметром 22 мм і довжиною 30 мм, що дозволяє використовувати латунні фітинги для гідравлічних підключень як між колекторами, так і до подавальних і зворотних магістралей.

Документація

• Інструкція сонячного колектора FC20

Технічні дані

* Рекомендується, щоб робочий тиск в системі перебувало в діапазоні від 3,5 до 4,5 бар.

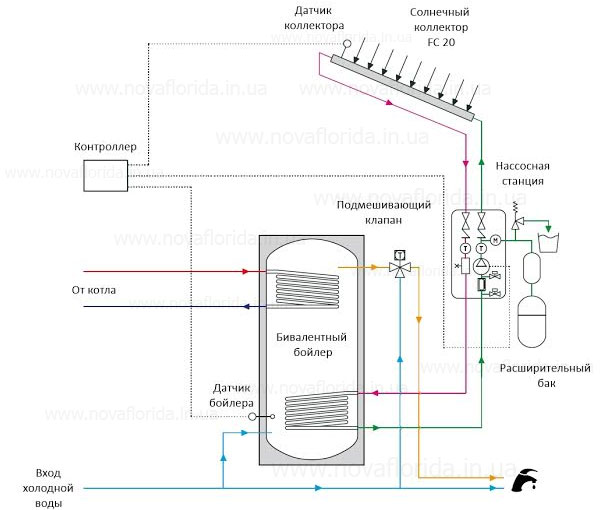

Приклад підключення

В системі сонячного теплопостачання повинен бути передбачений розширювальний бак, який забезпечує правильну і надійну роботу системи у всіх режимах експлуатації системи. Слід використовувати розширювальні баки, спеціально призначені для сонячних установок, які розраховані на високу температуру в стаціонарному режимі і на робочі тиски, які можуть створюватися в контурі сонячного теплопостачання.

Для того щоб забезпечити захист мембрани розширювального бака, рекомендується встановлювати бак на зворотному трубопроводі сонячного контуру, перед насосом, при цьому з'єднувальна трубка повинна бути спрямована вниз. Щоб уникнути акумуляції тепла не рекомендується захищати розширювальний бак теплоізоляцією.Розмір розширювального бака визначається на підставі характеристик системи в цілому. Слід враховувати:

• загальна кількість рідини в системі (колектори + трубопроводи + змійовик бойлера + ...);
• мінімальний і максимальний тиск, що може бути досягнуто в системі;
• мінімальну і максимальну температуру теплоносія, яка можлива під час роботи системи.

Корисний об'єм розширювального бака (V_U) може бути розрахований по наступній формулі:

V_U = (V_D + VL + V_V) * k * (P_MAX + 1) / (P_MAX - P_MIN)

V_U обсяг розширювального бака;
V_D обсяг розширення теплоносія, рівний V_T * n;
V_T загальний об'єм системи (сума вмісту всіх компонентів системи - колекторів, трубопроводів, теплообмінника і т. д.);
n коефіцієнт розширення (залежить від складу теплоносія; див. інструкції відповідного теплоносія);
V_L об'єм теплоносія в розширювальному баці;
V_V испаряемый обсяг при стагнації (якщо передбачено, можна прийняти рівним об'єму рідини в колекторах);
k страхувальний коефіцієнт (як правило, приймається рівним 1,1);
P_MAX максимальне тиск у сонячній установці, рівне PVS * 0,9;
P_MIN мінімальний тиск в системі сонячного опалення, рівне попередньою тиску в розширювальному баці з боку газу.

Якщо існує небезпека перевищення розрахункової температури мембрани розширювального бака (100°C), то для захисту слід передбачити додатковий безмембранный бак.
