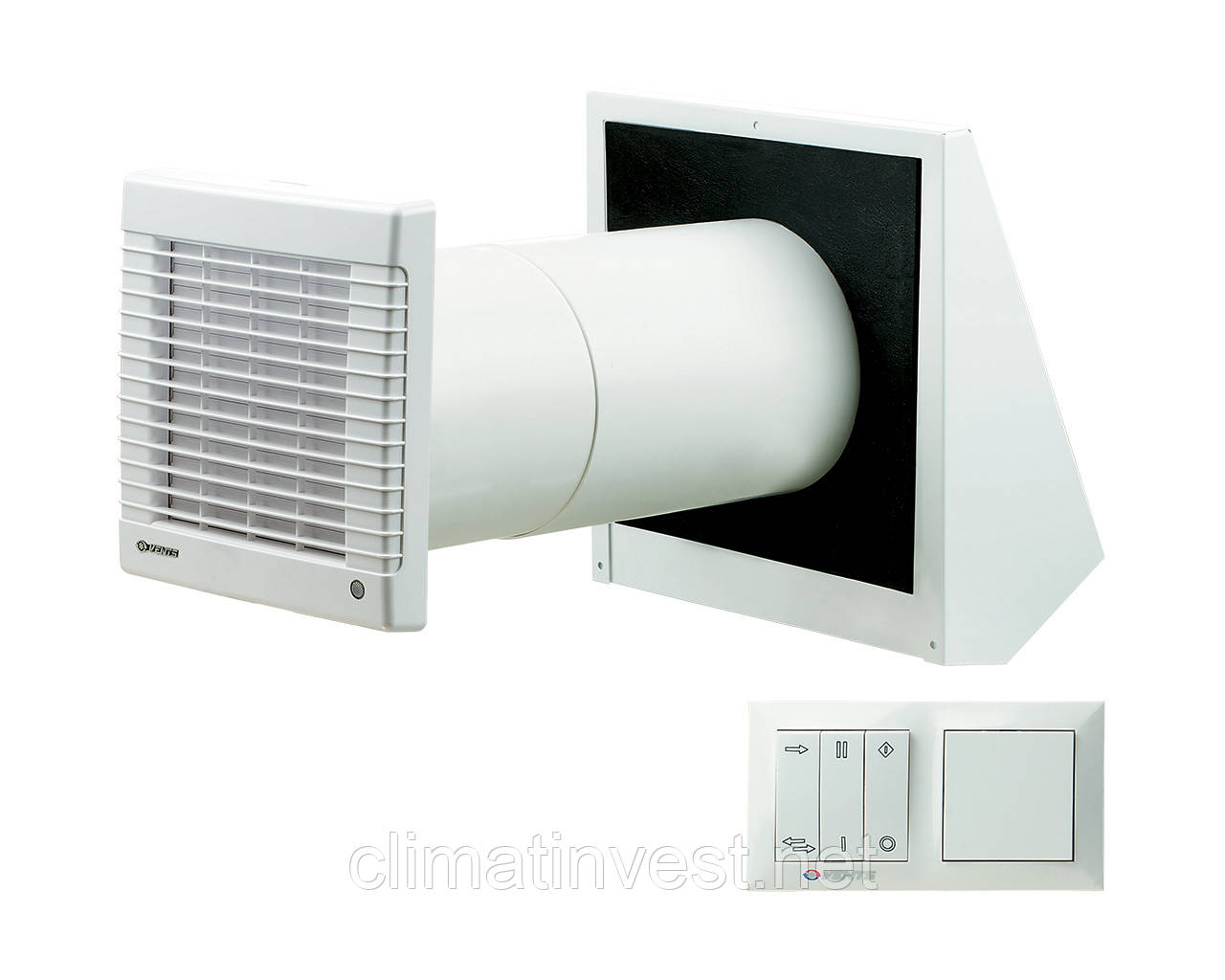

Провітрювач Вентс ТвинФреш РА-50

Провітрювач ТвинФреш Вентс РА-50 предназанчен для організації вентиляції окремої кімнати квартири, будинки та ін. Є найбільш економічним і простим рішенням.

Технічні характеристики

Параметр	Величина
Напруга, В	230
Максимальна потужність, Вт	1,4-3
Продуктивність в реверсному режимі, м3/год	25
Продуктивність в режимі відведення або приплив, м3/год	50
Швидкість обертання, хв-1	570-1100
Рівень шуму на відстані 3 м, дБ(А)	22-29
Захист, клас	IP 24

Габаритні розміри

Конструкція провітрювача

Провітрювач складається з двох решіток, вентилятора, фільтрів, телескопічного каналу з металу і рекуператора. Пристрій вбудовується в стіну кімнати, яка виходить назовні.

Для припливу або витяжки повітря використовується осьовий вентилятор з можливістю реверсу, тобто зміни напряму обертання крильчатки. У даного вентилятора дуже низьке енергоспоживання - не більше 3 Вт. Живлення здійснюється від 12 В, що в принципі безпечно для використання навіть в дитячих. Для перетворення стандартного 220 В на 12 В використовується блок живлення, що входить в постачання.

Рекуператор служить для передачі тепла від витяжного повітря припливному. В даному провітрювачі його ефективність дуже висока - до 91%. Виготовлений він з кераміки, має дуже велику площу, що контактує з повітрям.

Фільтрація призначена для запобігання попадання частинок пилу, пилку і інших забруднення в кімнату, а також для захисту від забруднення самого провітрювача.

Вентилятор захований в телескопічному каналі. Довжину можна відрегулювати в діапазоні від 250 мм до 475 мм. Зовні канал заізольований для запобігання тепловтрат і утворення конденсату.

Як це працює

Провітрювач може працювати в наступних режимах:

• реверсивний режим з регенерацією тепла. Реверс відбувається кожні 70 секунд
• витяжна вентиляція
• припливна вентиляції

Робота провітрювача в реверсивному режимі відбувається наступним чином.

Вентилятор включається в режимі витяжки, відбувається видалення повітря з приміщення. Тепле повітря проходить через рекуператор, нагріває його. Через 70 секунд вентилятор провітрювача зупиняється і включається в режимі припливу повітря в приміщення.

Свіже повітря з вулиці проходить через теплообмінник, нагрівається, фільтрується і подається в приміщення через лицьову решітку.

При монтажі провітрювача інтервал перемикання можна поміняти в діапазоні від 30 до 120 секунд.

Система автоматики

Система автоматики дозволяє проветривателю працювати в 4-х режимах:

Режим провітрювання (витяжка або приплив) на 1-ій швидкості.

Режим провітрювання (витяжка або приплив) на 2-ий швидкості.

Режим реверсивної роботи (регенерації) на 1-ій швидкості.

Режим реверсивної роботи (регенерації) на 2-ий швидкості.

Управління провітрюванням здійснюється з допомогою панелі управління (КВР або КВС) або блоку управління і живлення (КВР-Т 12 (220/12) або КВС-Т 12 (220/12)).

Блоки керування та живлення КВР-Т 12 (220/12) і КВС-Т 12 (220/12) потужністю 12 Вт входять до складу ТвинФреш РА-50, СА1-50и СА-60 і об'єднують в одному корпусі панель управління КВР або КВС і трансформатор ТРФ 220/12-12.

Приклад системи вентиляції на базі провітрювача ТвинФреш

При створенні системи вентиляції на базі провітрювачів ТвинФреш «Комфо» в кожній кімнаті встановлюється по одній установці. У великих приміщеннях рекомендується встановлювати два провітрювача. Режим вентиляції для кожної окремої кімнати можна перемикати у відповідності з індивідуальними вимогами.

Повітря перетікає між кімнатами через дверні отвори і коридори, забезпечуючи, таким чином, необхідну циркуляцію по всьому житлу.

Завдяки системі вентиляції на базі провітрювачів ТвинФреш «Комфо» з регенерацією енергії витрати на додаткові охолодження чи опалення приміщень істотно знижуються.

А для організації максимально енергоефективної вентиляції в будинку рекомендуємо встановити інтелектуальні вентилятори VENTS iFan в кухні і санвузлі, які здійснюють витяжку повітря автоматично по спрацьовуванню датчиків руху і вологості.

Монтаж

Для установки провітрювача необхідно виконати отвір у зовнішній стіні.

Зовнішня частина телескопа провітрювача розташовується з боку вулиці і фіксується дюбелями. Для спрощення установки рекомендується витримати зазори між стіною і трубою близько 5-10 мм. Після цього в отвір з боку приміщення вставляється внутрішня частина телескопа, фіксується дюбелями, а зазори між трубою і стіною заповнюють монтажною піною.

У разі будівництва нового житла, телескопічний канал провітрювача рекомендується монтувати в отвір в стіні після завершення фасадних робіт і внутрішньої обробки приміщення. Електрична проводка для підключення установки виводиться таким чином, щоб потрапити в спеціальну висічку у внутрішній частині телескопа.

У вмонтований в стіні канал вставляються внутрішні елементи провітрювача: фільтр, керамічний блок, вентиляторний вузол. Кабель підключається до плати керування за допомогою швидкороз'ємних з'єднань і провітрювач закривається пластиковою сіткою з другим фільтром і декоративною панеллю.

Монтаж блоку управління і блоку трансформатора здійснюється також в підготовлені отвори в стіні.

Монтаж у стіну товщиною від 250 до 470 мм

Монтаж в тонку стіну товщиною від 120 до 470 мм

Технічне обслуговування

Необхідно раз на рік очищати турбіни м'якою сухою щіткою або стисненим повітрям без використання води. Періодичність очищення фільтрів може змінюватись в залежності від чистоти зовнішнього повітря, частоти використання провітрювачів. Як правило це необхідно робити кожні 3-6 місяців. Фільтри чистяться пилососом. При зменшенні продуктивності провітрювача необхідна заміна фільтрів - 1-2 рази на рік.

Гарантія

Виробник гарантує нормальну роботу провітрювача протягом 24 місяців з дня продажу.
