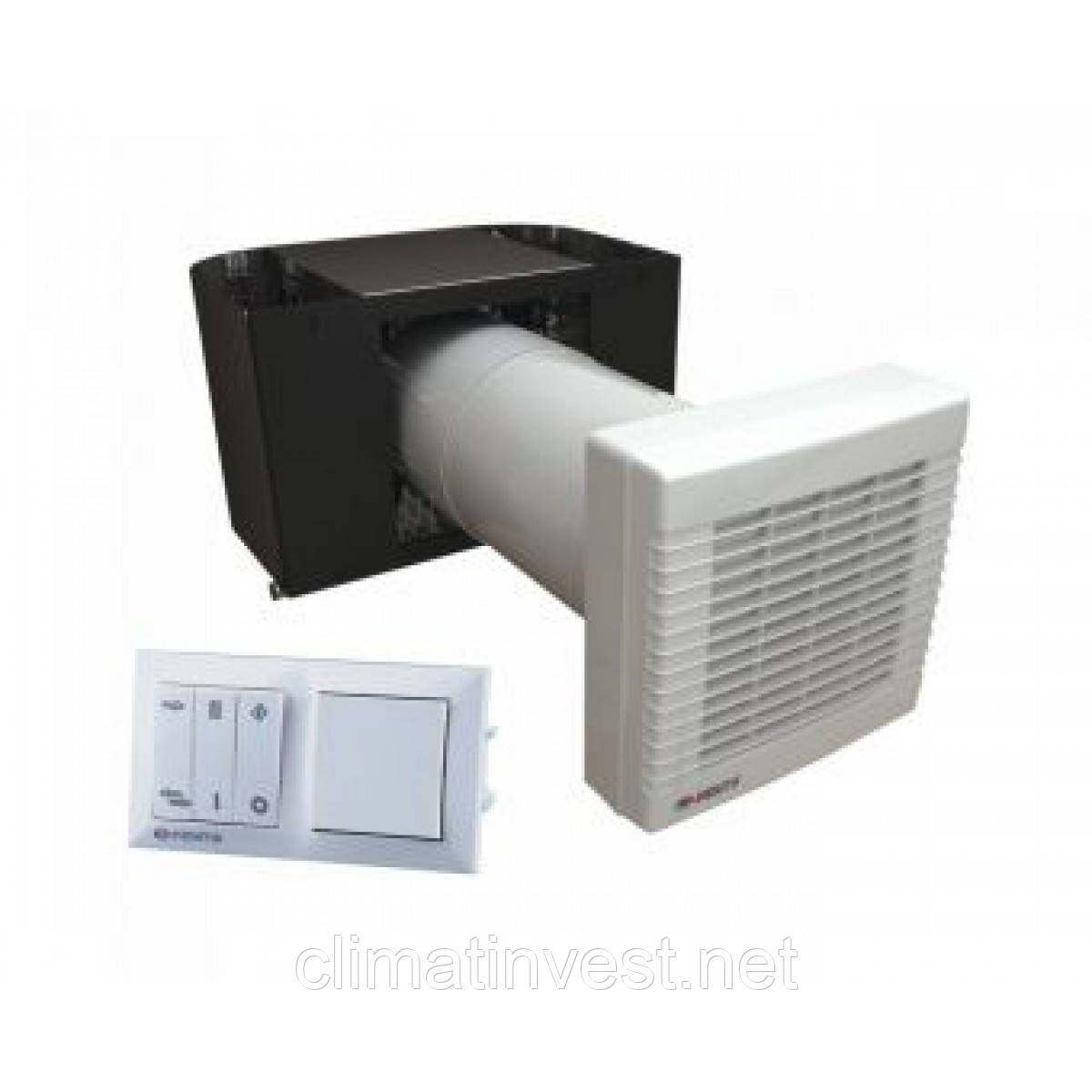

Провітрювач Вентс ТвинФреш РА-50-2
9 263 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 13791
- +380 (44) 333-89-49міський
Провітрювач Вентс ТвинФреш РА-50-2 використовується для організації вентиляції окремої кімнати квартири, будинку, офісу та ін. Є найбільш економічним і простим рішенням.
Технічні характеристикиПараметр | Величина |
Напруга, В | 230 |
Максимальна потужність, Вт | 3,5-4,6 |
Продуктивність в реверсному режимі, м3/год | 25 |
Продуктивність в режимі відведення або приплив, м3/год | 50 |
Швидкість обертання, хв-1 | 570-1100 |
Рівень шуму на відстані 3 м, дБ(А) | 24-34 |
Захист, клас | IP 24 |
Конструкція провітрювача
Провітрювач складається з двох решіток, вентилятора, фільтрів, телескопічного каналу з металу і рекуператора. Пристрій вбудовується в стіну кімнати, яка виходить назовні.
Для припливу або витяжки повітря використовується осьовий вентилятор з можливістю реверсу, тобто зміни напряму обертання крильчатки. У даного вентилятора дуже низьке енергоспоживання - не більше 3 Вт. Живлення здійснюється від 12 В, що в принципі безпечно для використання навіть в дитячих. Для перетворення стандартного 220 В на 12 В використовується блок живлення, що входить в постачання.
Рекуператор служить для передачі тепла від витяжного повітря припливному. В даному провітрювачі його ефективність дуже висока - до 91%. Виготовлений він з кераміки, має дуже велику площу, що контактує з повітрям.
Фільтрація призначена для запобігання попадання частинок пилу, пилку і інших забруднення в кімнату, а також для захисту від забруднення самого провітрювача.
Вентилятор захований в телескопічному каналі. Довжину можна відрегулювати в діапазоні від 250 мм до 475 мм. Зовні канал заізольований для запобігання тепловтрат і утворення конденсату.
Як це працює
Провітрювач може працювати в наступних режимах:
- реверсивний режим з регенерацією тепла. Реверс відбувається кожні 70 секунд
- витяжна вентиляція
- припливна вентиляція
Робота провітрювача в реверсивному режимі відбувається наступним чином.
Вентилятор включається в режимі витяжки, відбувається видалення повітря з приміщення. Тепле повітря проходить через рекуператор, нагріває його. Через 70 секунд вентилятор провітрювача зупиняється і включається в режимі припливу повітря в приміщення.
Свіже повітря з вулиці проходить через теплообмінник, нагрівається, фільтрується і подається в приміщення через лицьову решітку.
При монтажі провітрювача інтервал перемикання можна поміняти в діапазоні від 30 до 120 секунд.
Система автоматики
Система автоматики дозволяє проветривателю працювати в 4-х режимах:
Управління провітрюванням здійснюється з допомогою панелі управління (КВР або КВС) або блоку управління і живлення (КВР-Т 12 (220/12) або КВС-Т 12 (220/12)).
Блоки керування та живлення КВР-Т 12 (220/12) і КВС-Т 12 (220/12) потужністю 12 Вт входять до складу ТвинФреш РА-50, СА1-50и СА-60 і об'єднують в одному корпусі панель управління КВР або КВС і трансформатор ТРФ 220/12-12.
Приклад системи вентиляції на базі провітрювача ТвинФреш
При створенні системи вентиляції на базі провітрювачів ТвинФреш «Комфо» в кожній кімнаті встановлюється по одній установці. У великих приміщеннях рекомендується встановлювати два провітрювача. Режим вентиляції для кожної окремої кімнати можна перемикати у відповідності з індивідуальними вимогами.
Повітря перетікає між кімнатами через дверні отвори і коридори, забезпечуючи, таким чином, необхідну циркуляцію по всьому житлу.
Завдяки системі вентиляції на базі провітрювачів ТвинФреш «Комфо» з регенерацією енергії витрати на додаткові охолодження чи опалення приміщень істотно знижуються.
А для організації максимально енергоефективної вентиляції в будинку рекомендуємо встановити інтелектуальні вентилятори VENTS iFan в кухні і санвузлі, які здійснюють витяжку повітря автоматично по спрацьовуванню датчиків руху і вологості.
МонтажДля установки провітрювача необхідно виконати отвір у зовнішній стіні.
Зовнішня частина телескопа провітрювача розташовується з боку вулиці і фіксується дюбелями. Для спрощення установки рекомендується витримати зазори між стіною і трубою близько 5-10 мм. Після цього в отвір з боку приміщення вставляється внутрішня частина телескопа, фіксується дюбелями, а зазори між трубою і стіною заповнюють монтажною піною.
У разі будівництва нового житла, телескопічний канал провітрювача рекомендується монтувати в отвір в стіні після завершення фасадних робіт і внутрішньої обробки приміщення. Електрична проводка для підключення установки виводиться таким чином, щоб потрапити в спеціальну висічку у внутрішній частині телескопа.
У вмонтований в стіні канал вставляються внутрішні елементи провітрювача: фільтр, керамічний блок, вентиляторний вузол. Кабель підключається до плати керування за допомогою швидкороз'ємних з'єднань і провітрювач закривається пластиковою сіткою з другим фільтром і декоративною панеллю.
Монтаж блоку управління і блоку трансформатора здійснюється також в підготовлені отвори в стіні.
Монтаж у стіну товщиною від 250 до 470 мм
Монтаж в тонку стіну товщиною від 120 до 470 мм
Технічне обслуговуванняНеобхідно раз на рік очищати турбіни м'якою сухою щіткою або стисненим повітрям без використання води. Періодичність очищення фільтрів може змінюватись в залежності від чистоти зовнішнього повітря, частоти використання провітрювачів. Як правило це необхідно робити кожні 3-6 місяців. Фільтри чистяться пилососом. При зменшенні продуктивності провітрювача необхідна заміна фільтрів - 1-2 рази на рік.
ГарантіяВиробник гарантує нормальну роботу провітрювача протягом 24 місяців з дня продажу.
Документація
Основні | |
---|---|
Стан | Новий |
Виробник | VENTS |
- Ціна: 9 263 ₴
