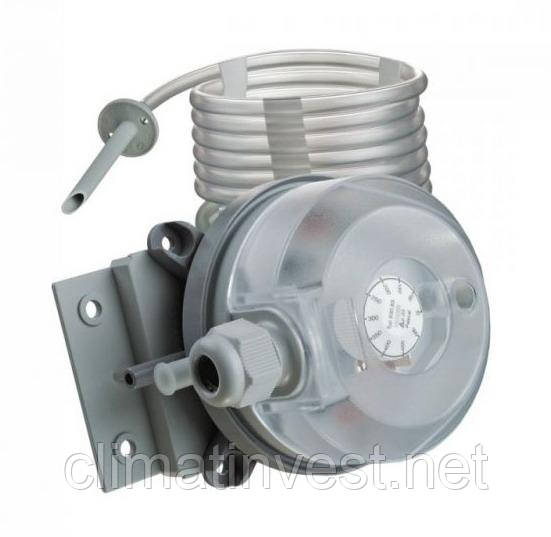

Реле перепаду тиску повітря ДТВ 500

Реле перепаду тиску повітря ДТВ 500 застосовується для визначення наявності розрідження тиску або перепаду тиску повітря (неагресивних газів). Пресостат застосовується в системах вентиляції для визначення забрудненості повітряного фільтра або обриву приводного ременя відцентрового вентилятора, контролю повітряних і протипожежних клапанів, захисту нагрівачів від перегріву.

Корпус пресостату виготовлений з пластику. Перепад тиску, при якому спрацьовує реле, задається поворотом диска в корпусі. У комплекті з реле - 2 пластикових штуцера для відбору тиску з повітровода, ПВХ трубки діаметром 5 мм і довжиною 2 м.

Диференціальне реле тиску пристосоване для установки на стіні або в повітроводи на монтажну рамку з двома отворами під гвинти діаметром 5 мм з міжцентровою відстанню 40 мм. Рекомендована орієнтація в просторі - вертикальне, але припустима будь-яка орієнтація (при горизонтальній орієнтації поріг перемикання відхиляється від встановленого значення на 11 Па).

Трубки підведення тиску можуть мати будь-яку довжину, однак при довжині більше 2 м збільшується час спрацьовування реле. Датчик - реле повинен встановлюватись вище точок відбору тиску. Для запобігання накопичення конденсату трубки повинні підключатися так, щоб вони не утворювали петель і місць, в яких може накопичуватися вода.
