Вентилятор Вентс ВКПФИ 4Е 600х350

Вентилятор Вентс ВКПФИ 4Е 600х350 застосовується для припливних і витяжних систем вентиляції з пониженим рівнем шуму. Моделі даної серії ВКПФИ мають шар звуко - і теплоізоляції. Призначені для з'єднання з прямокутними повітроводами номінальним перетином 600х350 мм. Технічні характеристики

Параметр	Величина
Напруга, В	230
Струм, А	13.9
Частота струму, Гц	50
Максимальна потужність, Вт	2840
Продуктивність, м3/год	4260
Швидкість обертання, хв-1	1260
Рівень шуму на відстані 3 м, дБ(А)	51
Максимальна температура переміщуваного повітря, З	-20...+40
Вага, кг	72
Захист, клас	ІРХ4
Розмір патрубка, мм	600х350
Кількість полюсів	4

Габаритні розміри

Розміри	B	B1	B2	B3	H	H1	H2	H3	L
мм	600	620	640	670	350	370	390	530	735

Діаграми

Конструкція

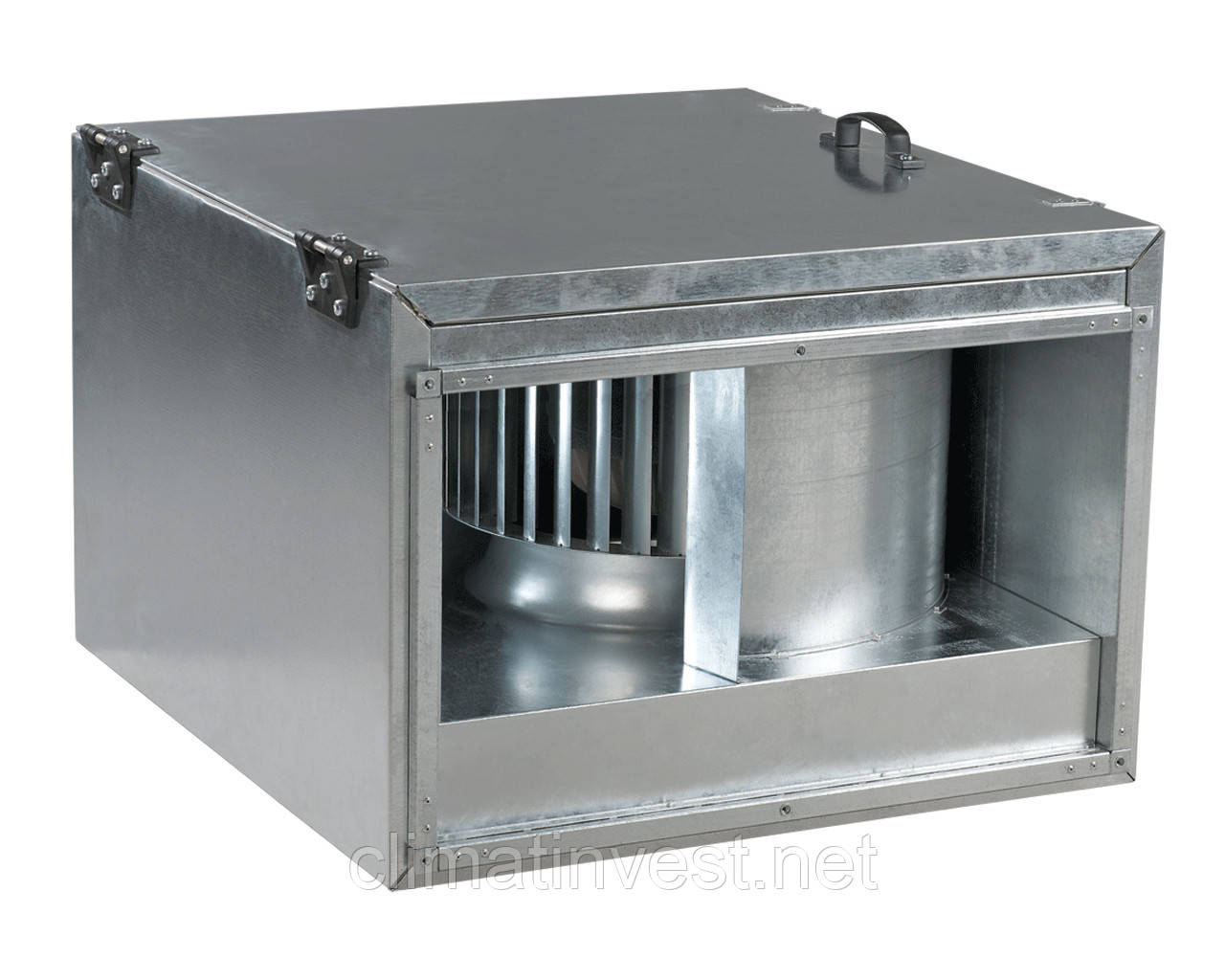

Корпус вентилятора Вентс ВКПФИ 4Е 600х350 виготовлений з оцинкованої сталі. Моделі ВКПФИ мають шар звуко - і теплоізоляції з мінеральної вати товщиною 50 мм

Двигун

Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з загнутими вперед лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску. Для здійснення теплової захисту від перегріву в обмотку двигуна вбудовані квт з виведеними клемами для підключення зовнішніх пристроїв захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання може бути як плавним, так і ступінчастим, і здійснюється з допомогою симисторного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися відразу кілька вентиляторів, за умови що загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора.

Монтаж

Вентилятори встановлюються в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо підключення здійснюється безпосередньо до них. У разі приєднання через гнучкі вставки, необхідно кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися в будь-якому положенні, враховуючи напрям потоку повітря (позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подача живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування в вентиляторі передбачена технологічна кришка на корпусі.

Приклад монтажу
