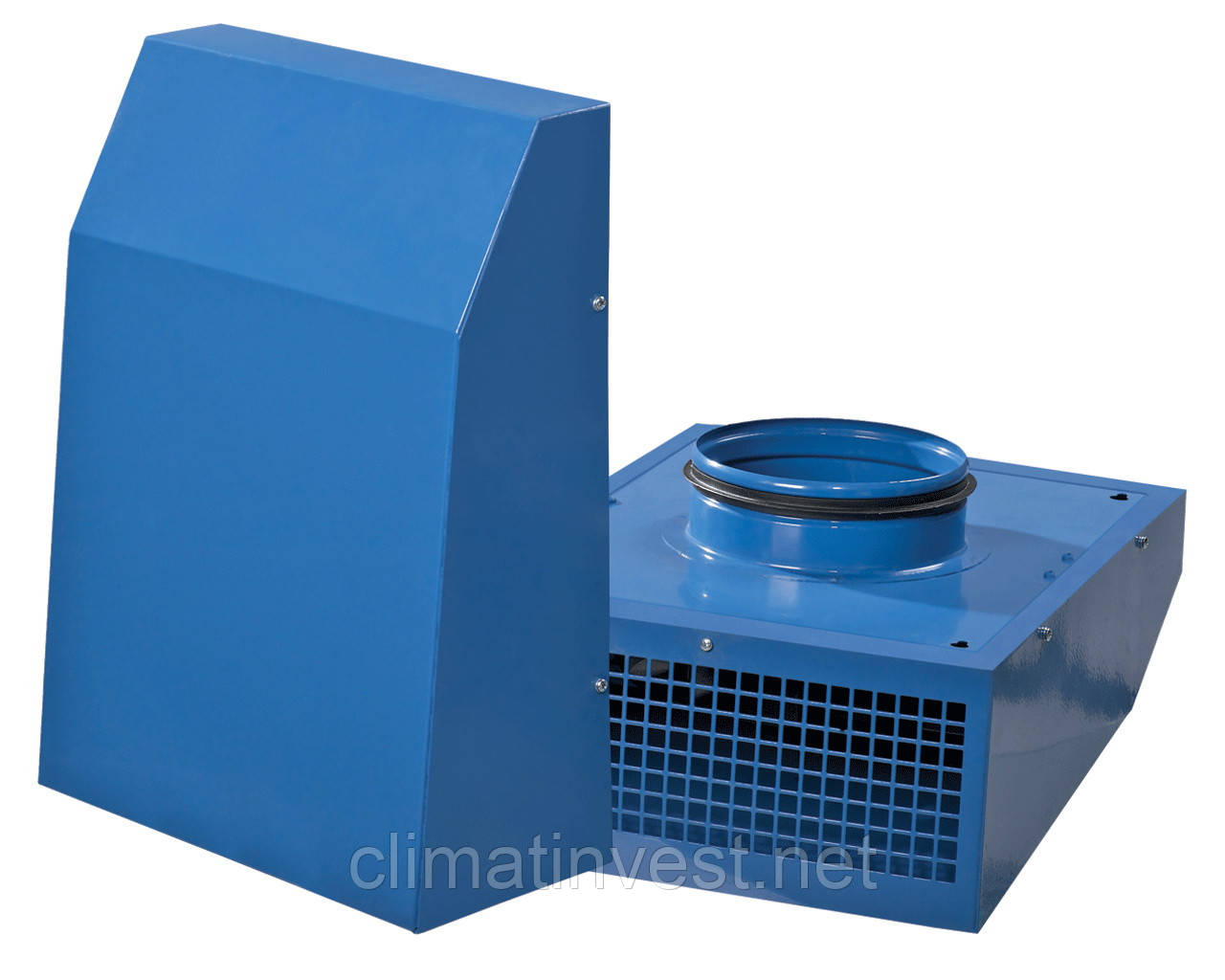

Вентилятор Вентс 100 ВЦН

Вентилятор Вентс ВЦН 100 призначений для зовнішнього монтажу. Використовується в складі витяжної вентиляції для видалення повітря температурою до 55°С. Може використовуватися для прямого виведення відпрацьованого повітря.Технічні характеристики

Параметр	Величина
Напруга, В	230
Струм, А	0,26
Частота струму, Гц	50
Максимальна потужність, Вт	58
Продуктивність, м3/год	280
Швидкість обертання, хв-1	2500
Рівень шуму на відстані 3 м, дБ(А)	54
Максимальна температура переміщуваного повітря, З	+55
Вага, кг	4,1
Захист, клас	ІРХ4
Розмір патрубка, мм	100

Габаритні розміри

Розміри	?D	B	H	L
мм	99	260	355	138

Діаграми

Конструкція

Корпус із сталі з полімерним покриттям забезпечує захист двигуна від прямого попадання вологи при зовнішньому монтажі. Нижня частина вентилятора має захисну решітку від дрібних птахів і гризунів. Висновок повітря здійснюється вертикально вниз.

Двигун

Однофазний двигун із зовнішнім ротором оснащений відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування у двигуні підшипників кочення забезпечує великий термін експлуатації (40 000 годин). Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по кілька вентиляторів, за умови що загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора.

Можливе використання регулятора швидкості (поставляється окремо) РС-1-300

Монтаж

Вентилятор Вентс ВЦН 100 призначений для монтажу на зовнішньої поверхні стіни і приєднання до круглого повітропроводу відповідного діаметру. Подача живлення на вентилятор здійснюється через зовнішні клеми. Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою, зазначеної в паспорті виробу.

Приклад монтажу

Рис.1. Витяжна вентиляція в закладі бару

Рис.2. Витяжна вентиляція в туалеті.

Документація

Паспорт вентилятора
