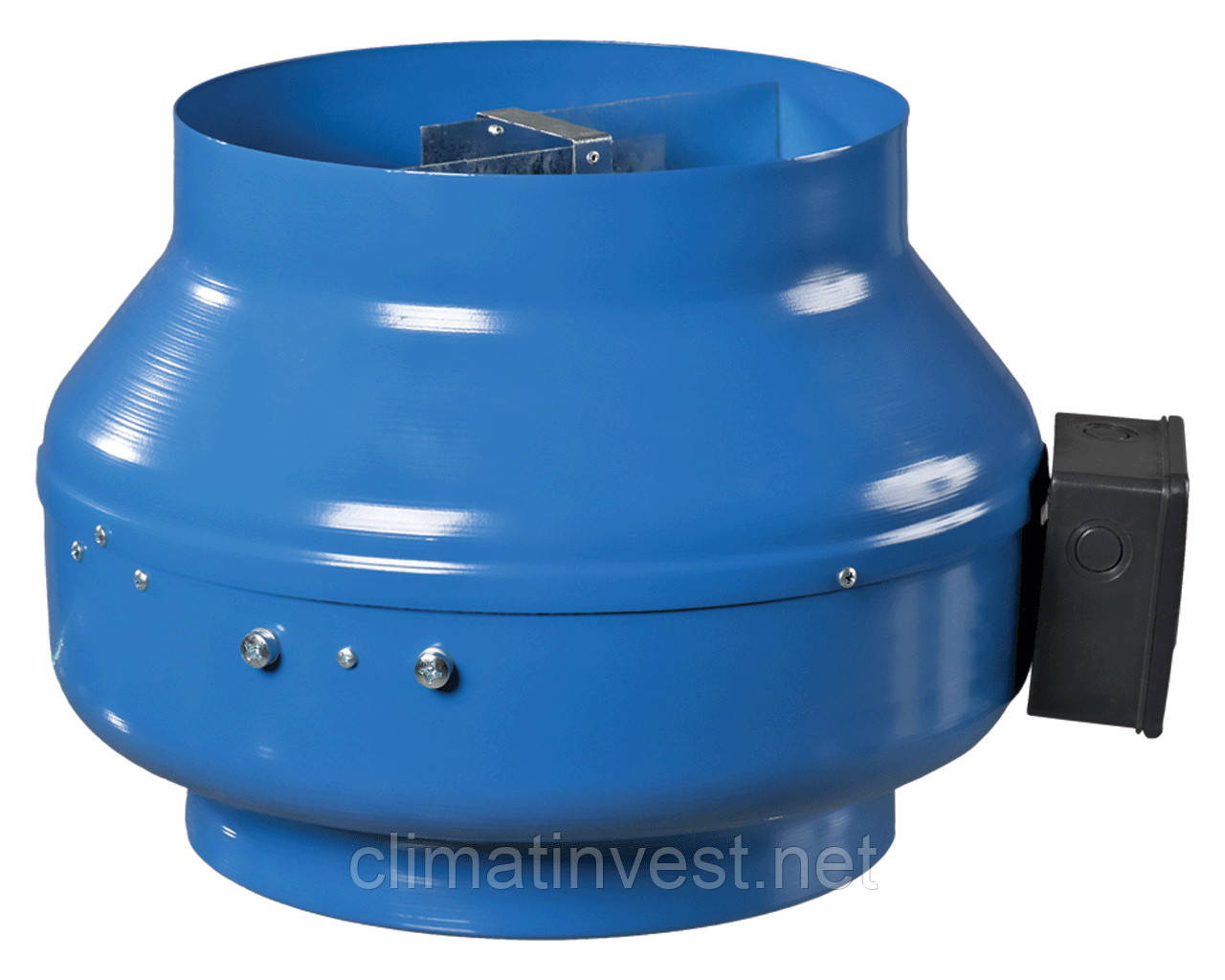

Вентилятор Вентс ВКМ 315

Вентилятор Вентс 315 є круглим канальним вентилятором у металевому корпусі. Максимальна продуктивність - 1400 м3/ч. Клас захисту вентилятора і полімерне покриття корпусу дозволяють використовувати вентилятора при зовнішньому монтажу. Вентилятор використовується для пересування повітря в приточних і витяжних системах з температурою пересувного повітря від -25 °С до + 50 °С.

У вентиляторі використовують однофазний двигун, який може регулювати продуктивність вентилятора тиристорним регулятором, який поставляється окремо.

Корпус вентилятора Вентс ВКМ 315 виготовлено з полімерного покриття.

Однофазні двигуни з зовнішнім ротором обладнані центризованим колесом з загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких людей видрозміри мають версію двигуна з більш потужними характеристиками (ВКМС).

Двигуни обладнані підшипниками гойдання для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму, під час збирання, кожна турбіна проходить динамічну балансування. Клас захисту двигуна IP 44.

Плавне або ступеневе регулювання за допомогою тиристора або автотрансформатора. Один з регуляторів, який контролює пристрій, може одночасно з’ єднатися за допомогою декількох вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть параметрів регулятора.

Можливе використання повзунка швидкості (постачається окремо) РС-1-300

Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни зроблено за допомогою кріпильних кронштейнів, які входять у комплект поставки. Подавання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне з’єднання і встановлення повинні виконуватися згідно з інструкцією та електричною схемою, визначеною на клемній коробці.

Ось схема вентиляційної вентиляції на основі вентилятора ВКМ. Щоб усунути повітря з приміщення зала кафе використовується мережа витяжених повітряоводів, круглих решіток (анемостатів), шумоглушник для зменшення рівня шуму від системи вентиляції, зворотний клапан (не зображений на схемі), гнучкі вставки.

У зовнішній стіні виготовили отвір діаметром 315 мм, щоб виводити витяжене повітря на вулицю вище дахів. В приміщення заходить повітряовод. Між вентилятором і зовнішньою стіною встановлюється зворотний клапан КОМ 315. Вентилятор під’єднується до повітряокриму через гнучкі вставлення, 315 які запобігають передачі вібрації від вентилятора мережі повітрям. Між мережею вентиляторів і вентиляторів встановлюється шумошукач СР 315/900, який знижує рівень шуму в повітряних двигунах від вентилятора. Повітря видаляється через чотири анемостоти, а 200 ВР, заснованих на повітряних заводах. Регулювання повітря, яке видаляється з приміщення на кожній решітці, регулюється обертанням тарельчастого клапана анемоста.

Якщо вентилятор планується використовувати як притертий, то необхідно перевірити фільтрацію повітря і нагрівати його в холодний період року. Для цього використовують фільтр і нагрівальник. Фільтри можуть бути звуковими або кишеньковими. Регулювання потужності електричного нагрівача виконує систему автоматики або вбудований блок керування нагрівом (серія електричних нагрівачів Вентс НК.У).

Паспорт вентилятора Вентс ВКМ
