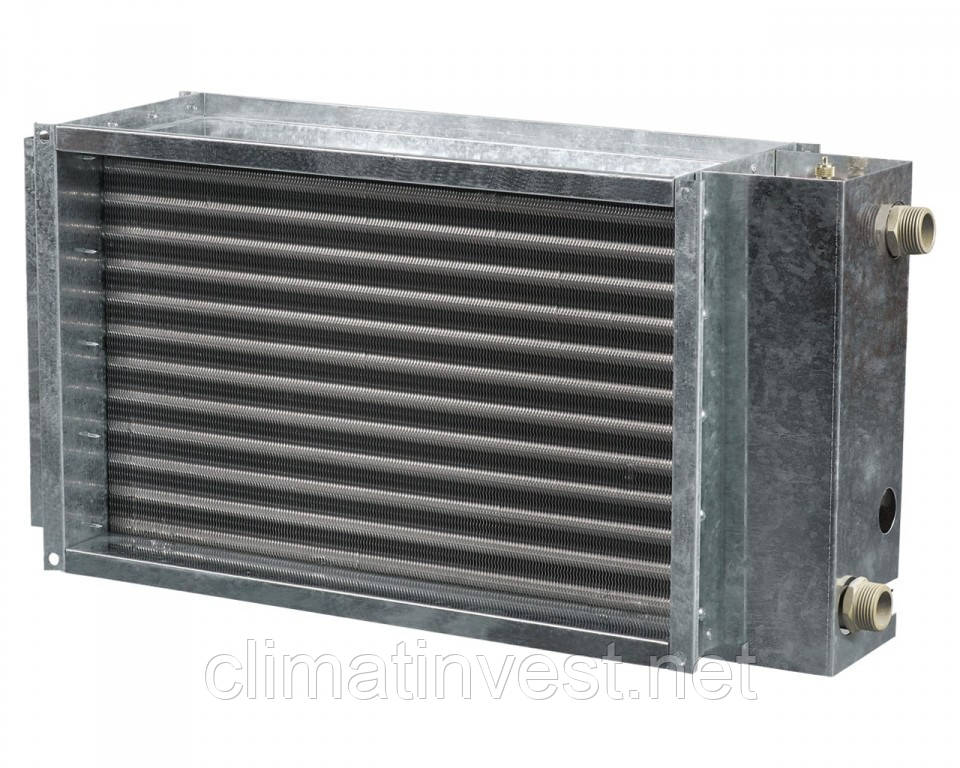

Водяний нагрівач НКВ 400х200-4

Водяний нагрівач припливного повітря Вентс НКВ 400х200-4 виконаний в корпусі з оцинкованої сталі, трубні колектори виготовлені з мідних трубок, поверхня теплообміну – з алюмінієвих пластин. Нагрівачі випускаються в двох-, трьох - або чотирирядному виконання і призначені для експлуатації при максимальному робочому тиску 1,6 МПа (16 бар) і максимальній робочій температурі води +100°С. На вихідному колекторі нагрівача передбачений патрубок для установки заглибного датчика вимірювання температури або захисту від заморожування калорифера. Нагрівач обладнаний ніпелем для обезвоздушивания системи.

Монтаж нагрівача здійснюється за допомогою фланцевого з'єднання. Водяні нагрівачі можуть встановлюватися в будь-якому положенні, що дозволяє зробити його обезвоздушивание. Напрямок руху повітря повинна відповідати вказівником на калорифері.Нагрівач рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.Перед нагрівачем повинен бути встановлений повітряний фільтр, що захищає від забруднення.

Нагрівач може встановлюватися перед або за вентилятором. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити між ними воздуховод не менше 1-1,5 м для стабілізації потоку повітря, а також не перевищувати максимально допустиму температуру повітря всередині вентилятора.

Калорифер необхідно підключати за принципом протитоку, інакше його продуктивність буде нижчою на 5-15%. Всі розрахункові номограми в каталозі дійсні для такого підключення.Якщо теплоносієм є вода, нагрівачі призначені для установки тільки всередині приміщення. Для зовнішнього монтажу необхідно в якості теплоносія застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).

Для правильної і безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує управління і захист від замерзання в комплексі:

• автоматическая регулировка мощности и температуры нагрева воздуха;
• включение системы вентиляции с предварительным прогревом нагревателя;
• применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
• отслеживание состояния фильтра при помощи датчика дифференциального давления;
• остановка вентилятора в случае угрозы замерзания нагревателя.

Подключение против направления потока воздуха

Подключение по направлению потока воздуха
