Водяний нагрівач НКВ 150-4
11 152 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 13086
- +380 (44) 333-89-49міський

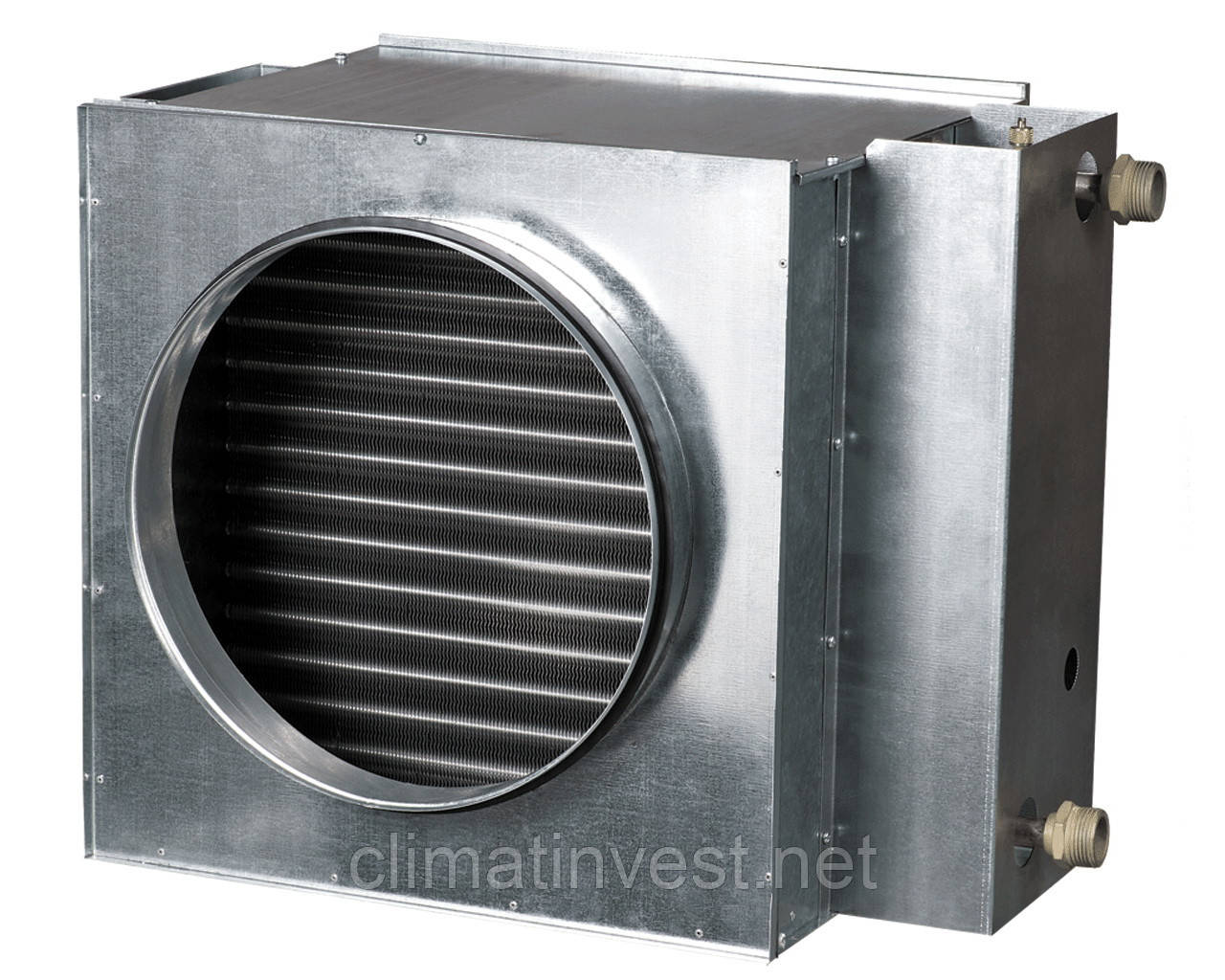

Водяний нагрівач припливного повітря Вентс НКВ 150-4 складається з корпусу, який виконаний з оцинкованої сталі і нагрівального блоку з мідних трубок, поверхня теплообміну – з алюмінієвих пластин. Для герметичного з'єднання з повітроводами нагрівачі забезпечені гумовими ущільнювачами. Нагрівачі випускаються в двох - або чотирирядному виконання і призначені для експлуатації при максимальному робочому тиску 1,6 МПа (16 бар) і максимальній робочій температурі води +100°С. На вихідному колекторі нагрівача передбачений патрубок для установки заглибного датчика вимірювання температури або захисту від обмороження калорифера. Нагрівач обладнаний ніпелем для обезвоздушивания систем.
МонтажКонструкція нагрівача дозволяє закріпити його на круглих повітропроводах за допомогою хомутів. Водяні нагрівачі можуть встановлюватися в будь-якому положенні, що дозволяє зробити його обезвоздушивание. Напрямок руху повітря повинна відповідати стрілкою на калорифері. Рекомендується встановлювати нагрівач так, щоб повітряний потік був рівномірно розподілений по всьому перерізу. Перед нагрівачем повинен бути встановлений повітряний фільтр, що захищає від забруднення.
Нагрівач може встановлюватися перед або за вентилятором. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити між ними воздуховод не менше двох приєднувальних діаметрів для стабілізації потоку повітря, а також не перевищити максимально допустиму температуру повітря всередині вентилятора.
Водяний калорифер необхідно підключати за принципом протитоку, інакше його продуктивність буде нижчою на 5-15%. Всі розрахункові номограми в каталозі дійсні для такого підключення. Якщо теплоносієм є вода, нагрівачі призначені для установки тільки всередині приміщення. Для зовнішнього монтажу необхідно в якості теплоносія застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).
Для правильної і безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління та захист від замерзання:
- автоматичне регулювання потужності і температури нагріву повітря;
- включення системи вентиляції з попереднім прогріванням нагрівача.
- застосування повітряних заслінок, обладнаних сервоприводом з поворотною пружиною;
- відстеження стан фільтру за допомогою диференціального датчика тиску;
- зупинку вентилятора, в разі загрози замерзання нагрівача.
Підключення проти напрямку потоку повітря |
Підключення за напрямком потоку повітря |
Параметр | Величина |
Маса, кг | 8,2 |
Количество рядов трубок | 4 |
Размер канала, мм | 150 |
Размеры | D | B | H | H3 | L | L1 | L2 | L3 | K |
мм | 149 | 400 | 280 | 200 | 300 | 28 | 65 | 220 | G 3/4" |
Документация
Основні | |
---|---|
Виробник | L&L |
Користувацькі характеристики | |
Діаметр воздуховода | 150 мм |
- Ціна: 11 152 ₴
