Припливна установка Вентс МПА 1800

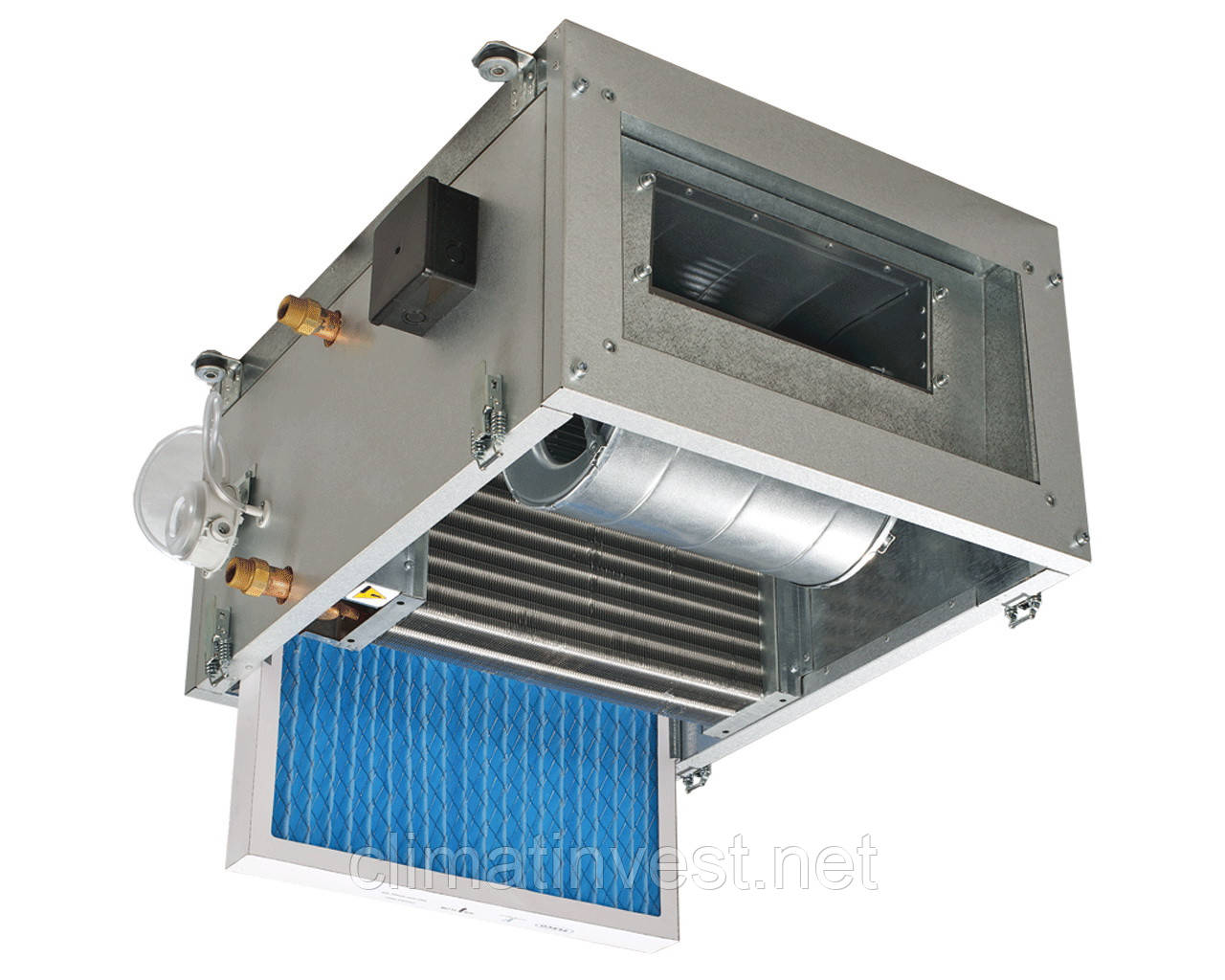

Припливна установка Вентс МПА 1800 з водяним нагрівачем призначена для використання в складі системи припливної вентиляції. Припливний агрегат здатний забезпечити подачу зовнішнього повітря з номінальною продуктивністю 1870 м3/год. Припливне повітря проходить в установці підготовку - фільтрується і підігрівається до необхідної температури. Установка під'єднується до воздуховодам або іншим елементам вентиляції з перерізом 500х250 мм.

Корпус

Корпус установки Вентс МПА 1800 виготовлений з алюмоцинковой сталі, яка більш довговічна порівняно із звичайною оцинкованої сталлю. Для запобігання втрат тепла і зниження рівня шуму корпус установки ізольований мінеральною ватою товщиною 25 мм Для можливості сервісного обслуговування передбачено відкривання однієї з стінок установки.

Фільтр

Для запобігання попадання забруднень в зовнішньому повітрі в систему вентиляції в установці передбачено фільтр зі змінною касетою. Клас фільтрації G4.

Нагрівач

Підігрів припливного повітря в холодний період року виконується за рахунок вбудованого водяного нагрівача.

Вентилятор

В установці використовується відцентровий вентилятор з загнутими вперед лопатками. Для захисту двигуна вентилятора передбачено тепловий захист з автоматичним перезапуском. У електродвигуни використовуються кулькові підшипники кочення. Закриті підшипники кочення практично не вимагають обслуговування. Термін їх служби до 40000 годин.

Управління установкою

Можливі два варіанти виконання установок:

1. Без системи автоматики. Користувач самостійно підбирає і встановлює систему автоматики в залежності від своїх вимог до неї.
2. Вбудована система автоматики на базі контролера.

Функції вбудованої системи автоматики припливної установки

• вмикання та вимикання установки
• захист калорифера від замерзання
• сигналізація про необхідність чищення фільтрів або з заміни
• можливість регулювання продуктивності припливної установки. Регулювання ступінчаста - можливі 3 швидкості.
• робота установки по таймеру
• підтримання заданої температури припливного повітря за допомогою впливу на привід триходового вентиля, що регулює подачу теплоносія в рідинний нагрівач
• управління та контроль роботи зовнішнього циркуляційного насоса, встановленого на лінії подачі теплоносія в рідинний нагрівач (насос змішувального вузла);
• зупинка системи по команді від щита пожежної сигналізації
• керування приводом повітряного клапана

При наявності змішувального вузла пульт управління дозволяє підтримувати задану температуру повітря в приміщенні шляхом зміни витрати теплоносія через повітронагрівач. Використання змішувального вузла з насосом дозволяє здійснювати описане раніше регулювання при різниці тисків теплоносія в прямій і зворотної магістралі менш 40кПа. Змішувальний вузол з насосом допомагає запобігти замерзання теплообмінника і дає додатковий час на проведення оперативних заходів при виникненні аварійної ситуації. (Змішувальний вузол замовляється окремо).

Монтаж

Розмістити припливну установку можна у допоміжних приміщеннях (балкон, лоджія, гардеробна) або в основних під стелею або в ніші.

Установка може монтуватися на підлозі, на стелі або на стіні за допомогою кронштейнів. При монтажі необхідно враховувати, що для сервісного обслуговування необхідний доступ до установки, тобто потрібно передбачити ревізійний люк чи інший спосіб.

Використання установки на прикладі вентиляції офісу

В застельовому просторі монтується припливна установка МПА. Для забору повітря та викиду в зовнішніх стінах виконуються отвори. Свіже повітря проходить через зовнішню решітку, потрапляє в установку, де він фільтрується, при необхідності підігрівається до необхідної температури і від установки подається через мережу повітроводів допомогою решіток кабінети. Видалення повітря відбувається за допомогою витяжного вентилятора через мережу повітроводів. Таким чином, за допомогою припливної установки і витяжного вентилятора здійснюється необхідний розрахунковий повітрообмін для забезпечення комфортної вентиляції в офісних приміщеннях.

Технічні характеристики

Параметр	Величина
Напруга, В	230
Частота струму, Гц	50
Максимальна потужність вентилятора, Вт	490
Струм вентилятора, А	2,15
Сумарна потужність установки, Вт	0,49
Сумарний струм, А	2,15
Продуктивність, м3/год	1870
Швидкість обертання, хв-1	1100
Рівень шуму на відстані 3 м, дБ(А)	40
Максимальна температура переміщуваного повітря, З	-40....+45
Вага, кг	62,5
Розмір підключається воздуховода, мм	500х250

Габаритні розміри

Розміри	B	B1	B2	B3	H	H1	H2	L	L1
мм	500	520	649	600	250	270	480	800	680

Діаграма

Документація

Паспорт установки

Керівництво по системі автоматики припливної установки
