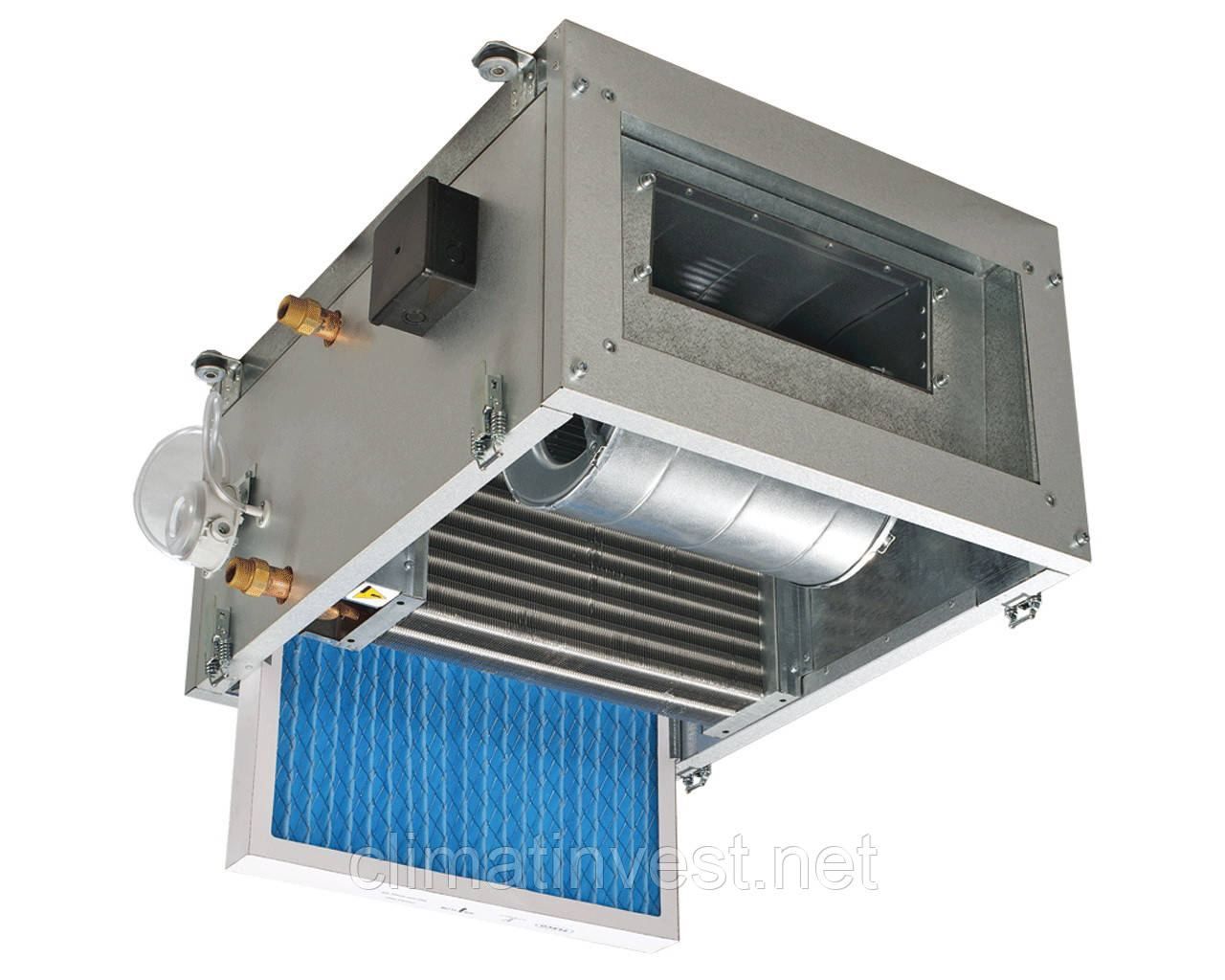

Приточна установка Вентс МПА 800 В

Установлення Вентс МПА 800 В із водяним нагрівачем призначене для використання в складі системи припливної вентиляції. Приточний агрегат здатний забезпечити подавання зовнішнього повітря з номінальною продуктивністю 750 м3/год. Приточне повітря проходить у встановленні підготовку — фільтрується й підігрівається до необхідної температури. Встановлення під'єднується до повітроводів або інших елементів вентиляції з перерізом 400х200 мм.

Корпус

Корпус встановлення Вентс МПА 800 В виготовлений з алюмоцинкової сталі, яка довговічніша, порівнюючи зі звичайною оцинкованою сталлю. Для запобігання втратам тепла та зниженню рівня шуму корпус установлення ізольований мінеральний ватий завтовшки 25 мм. Для можливості сервісного обслуговування передбачено відкривання однієї зі стінок встановлення.

Фільтр

Для запобігання потраплянню забруднень у зовнішньому повітрі в систему вентиляції в установленні передбачений фільтр зі змінною касетою. Клас фільтрації G4.

Нагрівач

Підігрів припливного повітря в холодний період року виконується завдяки вбудованому водяному нагрівачу.

Вентилятор

У встановленні застосовується відцентровий вентилятор із загнутими вперед лопатками. Для захисту двигуна вентилятора передбачений тепловий захист з автоматичним перезапуском. В електродвигуни використовуються кулькові підшипники кочення. Закриті підшипники кочення практично не вимагають обслуговування. Термін їх експлуатації до 40000 годин.

Керування встановленням

Можливі два варіанти виконання параметрів:

1. Без системи автоматики. Користувач самостійно підбирає та встановлює систему автоматики залежно від своїх вимог до неї.
2. Вбудована система автоматики на базі контролера.

Функції вбудованої системи автоматики приточного встановлення

• увімкнення і вимикання встановлення
• захист калорифера від замерзання
• сигналізація про потребу чищення фільтрів або із заміни
• можливість регулювання продуктивності заточувального встановлення. Регулювання ступеневе — можливі 3 швидкості.
• робота встановлення за таймером
• підтримання заданої температури припливного повітря за допомогою впливу на привод триходового вентиля, що регулює подавання теплоносія в рідинний нагрівач
• керування й контроль роботи зовнішнього циркуляційного насоса, встановленого на лінії подавання теплоносія в рідинний нагрівач (насос змішувального вузла);
• зупинка системи за командою від щита пожежної сигналізації
• керування приводом повітряного клапана

За наявності змішувального вузла пульт керування дає змогу підтримувати задану температуру повітря в приміщенні за допомогою зміни витрати теплоносія через повітронагрівач. Використання змішувального вузла з насосом дає змогу здійснювати описане раніше регулювання за різниці тиску теплоносія в прямій і зворотній магістралі менш ніж 40 кПа. Змішувальний вузол із насосом допомагає запобігти замерзанню теплообмінника та дає додатковий час на проведення оперативних заходів у разі виникнення аварійної ситуації. (Змінний вузол заданий окремо.)

Монтаж

Розмістити приточне встановлення можна в підсобних приміщеннях (балкон, лоджія, гардеробна) або в основних під стелею або в ніші.

Встановлення може монтуватися на підлозі, до стелі або на стіні за допомогою кронштейнів. Під час монтажу необхідно враховувати, що для сервісного обслуговування необхідний доступ до встановлення, тобто потрібно передбачити ревізійний люк або інший спосіб.

Використання встановлення на прикладі вентиляції офісу

У запотолочному просторі монтується приточне встановлення МПА. Для забору повітря й викидання в зовнішніх стінах виконуються отвори. Свіже повітря проходить через зовнішню решітку, потрапляє в установку, де він фільтрується, за потреби підігрівається до необхідної температури та від встановлення подається через мережу повітроводів за допомогою решіток у кабінети. Видалення повітря відбувається за допомогою витяжного вентилятора через мережу повітроводів. Отже, за допомогою припливного встановлення та витяжного вентилятора здійснюється необхідний розрахунковий повітрообмін для забезпечення комфортної вентиляції в офісних приміщеннях.

Технічні характеристики

Параметри	Величина
Напруга, В	230
Частота струму, Гц	50
Максимальна потужність вентилятора, Вт	245
Струм вентилятора, А	1,08
Сумарна потужність встановлення, Вт	245
Сумарний струм, А	1,08
Продуктивність, м3/год	750
Швидкість обертання, хв-1	1650
Рівень шуму на відстані 3 м, дБ (А)	35
Максимальна температура повітря, що переміщається, С	-40....+45
Вага, кг	41,3
Розмір під'єднуваного повітроводу, мм	400х200

Габаритні розміри

Розміри	B	B1	B2	B3	H	H1	H2	L	L1
мм	400	420	540	500	200	220	352	650	530

Діаграма

Документація

Паспорт установлення

Посібник за системою автоматики припливного встановлення
