Вентс ВУЄ 100 П міні

Припливно-витяжна установка ВУЄ 100 П міні призначена для забезпечення вентиляції однієї кімнати в квартирах, приватних будинках, майстерень, комерційних приміщеннях. Іноді цією установкою можна забезпечити вентиляцію в двох кімнатах, якщо необхідна витрата повітря в цих кімнатах невисокий.

Вентиляційна установка є повністю готовим моноблочним пристроєм. В агрегаті виконується фільтрація, подача свіжого повітря, підігрів його при необхідності, видалення відпрацьованого повітря. Пластинчастий рекуператор з великою ефективністю забезпечує підігрів свіжого повітря з вулиці перед подачею його в приміщення в холодний період року. При цьому в установці немає окремого електричного нагрівача, що дозволяє істотно економити на експлуатаційних витратах. Споживання установки в діапазоні 30 - 56 Вт в залежності від швидкості вентилятора.

Установку можна монтувати в міжстельовому просторі, між капітальним і підвісною стелею. Також можливий монтаж до стелі в підсобному приміщенні, такому як балкон, кладовка, гардеробна та ін. Висота установки всього 215 мм. Для подачі повітря і видалення використовуються гнучкі або жорсткі повітропроводи діаметром 125 мм Витрата повітря регулюється перемикачем.

З чого складається установка

Вентилятори

В установці використовуються відцентрові вентилятори з загнутими вперед лопатками. Двигун вентиляторів обладнаний підшипниками кочення, що позитивно позначається на терміні служби до 40 000 годин. Вентилятори економічні, малошумні. Рівень шуму установки від 24-41 дБА (залежно від швидкості).

Фільтри

Для запобігання попаданню в приміщення пилу, пилку і інших забруднень, а також для захисту компонентів установки від цих забруднень в ВУЄ 100 П міні використовуються два фільтра зі ступенем очістікі G4.

Корпус

Корпус вентиляційної установки виконаний з холоднокатаної оцинкованої сталі. Алюмоцинк має властивість відбивати більшу частину тепла. Надійність оцинкованої сталі переважно забезпечується збереженням цинкового шару. Сталь покрита алюмоцинком, прослужить до 25 років. Додатково корпус тепло і звукоизолированис шаром пінофол завтовшки 15 мм Для монтажу на корпусі встановлені куточки. Для сервісного обслуговування одна із стінок корпусу виконана відкидний на петлях.

Рекуператор

Пластинчастий Рекуператор перехресного струму дозволяє утилізувати тепло з високою ефективністю – до 65 %. Отримане тепло від витяжного повітря передаються припливному, конструкція теплообмінника така, що змішання цих потоків неможливо

Управління установкою

За допомогою перемикача можливо завдання 3-х швидкостей - 57, 78 і 106 м. куб. за годину. Для захисту від обмерзання рекуператора в зимовий період року в установці є вбудований захист від обмерзання - реле-термостат. У разі загрози обмерзання рекуператора відбувається автоматичне відключення припливного вентилятора, витяжний вентилятор продовжує працювати. Таким чином відбувається прогрівання рекуператора до необхідної температури, після чого включається припливний вентилятор і установка продовжує працювати в нормальному режимі.

Як працює установка ВУЄ 100 П міні

Установка обеспечивает одновременную подачу воздуха и вытяжку в помещении. Теплый воздух с температурой +21 С (см. рисунок выше) удаляется из помещения и поступает в установку. Далее он проходит фильтр и попадает в рекуператор. При прохождении вытяжного воздуха через рекуператор он отдает часть своего тепла пластинам рекуператора и удаляется на улицу.

Свежий воздух с улицы с температурой - 5 С через фильтр поступает в рекуператор, где получает тепло, отданное вытяжным воздухом, и поступает в сеть воздуховодов уже с температурой + 15 С.

Таким чином рекуператор дозволяє істотно заощадити теплову енергію, використовувати тепло житлового приміщення для підігріву припливного повітря для вентиляції.

Технічні характеристики

Параметр	Величина
Напруга, В	230
Струм, А	0,18-0,34
Частота струму, Гц	50
Максимальна потужність, Вт	30-56
Продуктивність, м3/год	57-106
Швидкість обертання, хв-1	1300-2500
Рівень шуму на відстані 3 м, дБ(А)	24-41
Максимальна температура переміщуваного повітря, З	-25....+50
Вага, кг	6,5
Ефективність рекуперації тепла	68
Розмір підключаються повітропроводів, мм	125

Габаритні розміри

Діаграма

Приклад монтажу установки

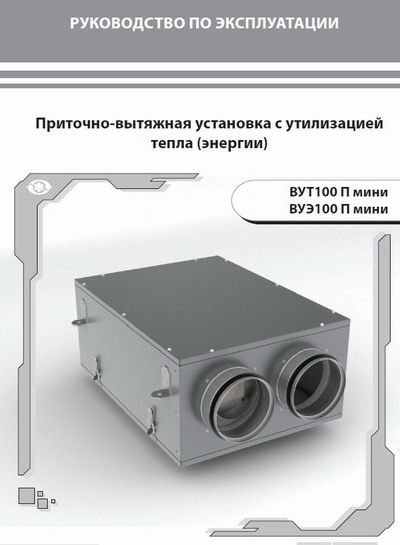

Документація
