Вентс ВУТ 3000 ПЕ ЄС

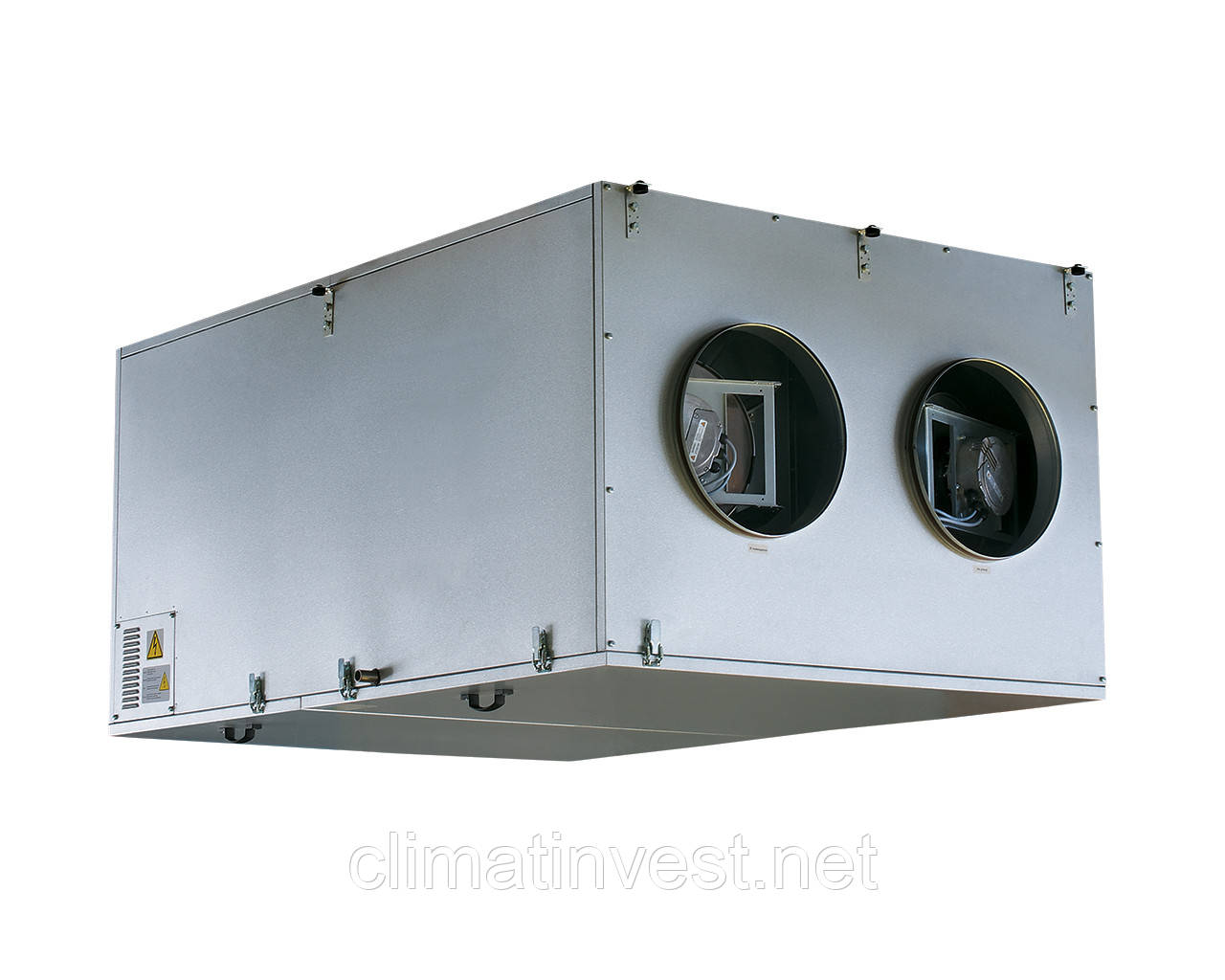

Вентс ВУТ 3000 ПЕ ЄС являє собою компактну припливно-витяжну установку з рекуперацією тепла і електричним нагрівом. Установка призначена для забезпечення повноцінної вентиляцією житлових або комерційних приміщень. Для нагріву свіжого повітря використовується рекуператор і електричний нагрівач потужністю 18 кВт. Номінальна продуктивність установки складає 4000 м3/ч.

Вентиляційна установка поставляється повністю готової до роботи, комплектується системою автоматики. До агрегату підключають повітроводи з діаметром 400 мм або прямокутні повітроводи з такою ж площею перерізу.

Корпус виконаний з алюмоцинка з внутрішнім тепло - і звукоізоляцією з мінеральної вати товщиною 50 мм

Для фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра зі ступенем очищення G4 (на витяжці) і F7 (на притоці).

Використовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом з загнутими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЄС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

В установках Вентс ВУТ 3000 ПЕ ЄС застосовується пластинчастий рекуператор перехресного струму з алюмінію. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлено електрокалорифер (для установок ВУТ). Якщо з допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і нагріває повітря, що надходить у приміщення.

Установка укомплектована вбудованою системою автоматики і багатофункціональним провідним пультом управління з графічним індикатором. У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом. Для запобігання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпасу і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу та припливне повітря проходить повз рекуператора по обвідному каналу.

На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить через рекуператор і вся установка працює в звичайному режимі.

Установка ВУТ ЄС комплектується пультом з кольоровим, сенсорний, РК дисплеєм ПУ СЕНС 01.

Установка ВУТ ЄС А7 комплектується пультом з монохромним РК дисплеєм ПУ РК 01

В системе автоматики установки доступны следующие функции:

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, менять производительность установки;
• возможность управлять электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНов калорифера;
• исключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень засорения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
