Вентс ВУТ 2000 ПЕ ЄС

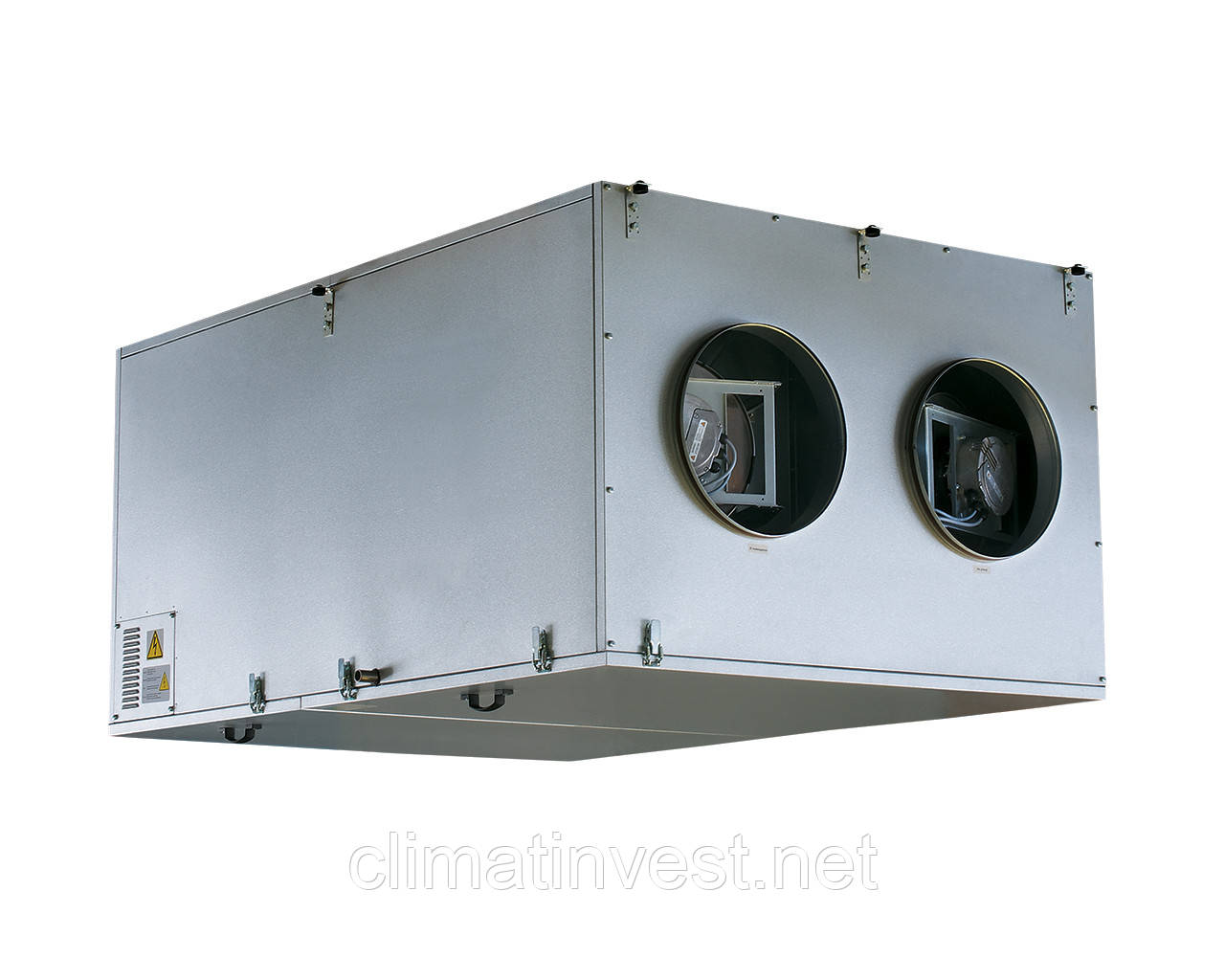

Вентс ВУТ 2000 ПЕ ЄС являє собою компактну припливно-витяжну установку з рекуперацією тепла і електричним нагрівом. Установка призначена для забезпечення повноцінної вентиляцією житлових або комерційних приміщень. Для нагріву свіжого повітря використовується рекуператор і електричний нагрівач потужністю 12 кВт. Номінальна продуктивність установки складає 2000 м3/ч.

Вентиляційна установка поставляється повністю готової до роботи, комплектується системою автоматики. До агрегату підключають повітроводи з діаметром 315 мм або прямокутні повітроводи з такою ж площею перерізу.

Корпус виконаний з алюмоцинка з внутрішнім тепло - і звукоізоляцією з мінеральної вати товщиною 50 мм

Для фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра зі ступенем очищення G4 (на витяжці) і F7 (на притоці).

Використовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом з загнутими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЄС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

В установках Вентс ВУТ 2000 ПЕ ЄС застосовується пластинчастий рекуператор перехресного струму з алюмінію. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлено електрокалорифер (для установок ВУТ). Якщо з допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і нагріває повітря, що надходить у приміщення.

Установка укомплектована вбудованою системою автоматики і багатофункціональним провідним пультом управління з графічним індикатором. У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом. Для запобігання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпасу і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу та припливне повітря проходить повз рекуператора по обвідному каналу.

На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить через рекуператор і вся установка працює в звичайному режимі.

Установка ВУТ ЄС комплектується пультом з кольоровим, сенсорний, РК дисплеєм ПУ СЕНС 01.

Установка ВУТ ЄС А7 комплектується пультом з монохромним РК дисплеєм ПУ РК 01

В системі автоматики установки доступні наступні функції:

• включення і виключення установки;
• можливість за допомогою пульта управління задавати бажану температуру припливного повітря і підтримувати задану;
• можливість за допомогою пульта управління регулювати швидкість обертання вентилятора і, відповідно, змінювати продуктивність установки;
• можливість керувати електроприводами повітряних заслінок;
• при включенні і виключенні установки відпрацьовуються необхідні алгоритми;
• робота установки з тижневим таймером;
• активний захист від перегріву Тенів калорифера;
• виняток роботи електрокалорифера без включення вентилятора;
• встановлено два термостата для захисту електрокалорифера від перегріву;
• система автоматики захищена від короткого замикання автоматичним вимикачем;
• контролюється ступінь засмічення фільтра.

Припливно-витяжна установка обладнана дистанційним пультом управління, який забезпечує:

• включення/вимикання вентиляційної установки;
• встановлення необхідної витрати повітря;
• встановлення необхідної температури припливного повітря;
• відображення кімнатної температури;
• відображення несправності (аварійної ситуації).

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
