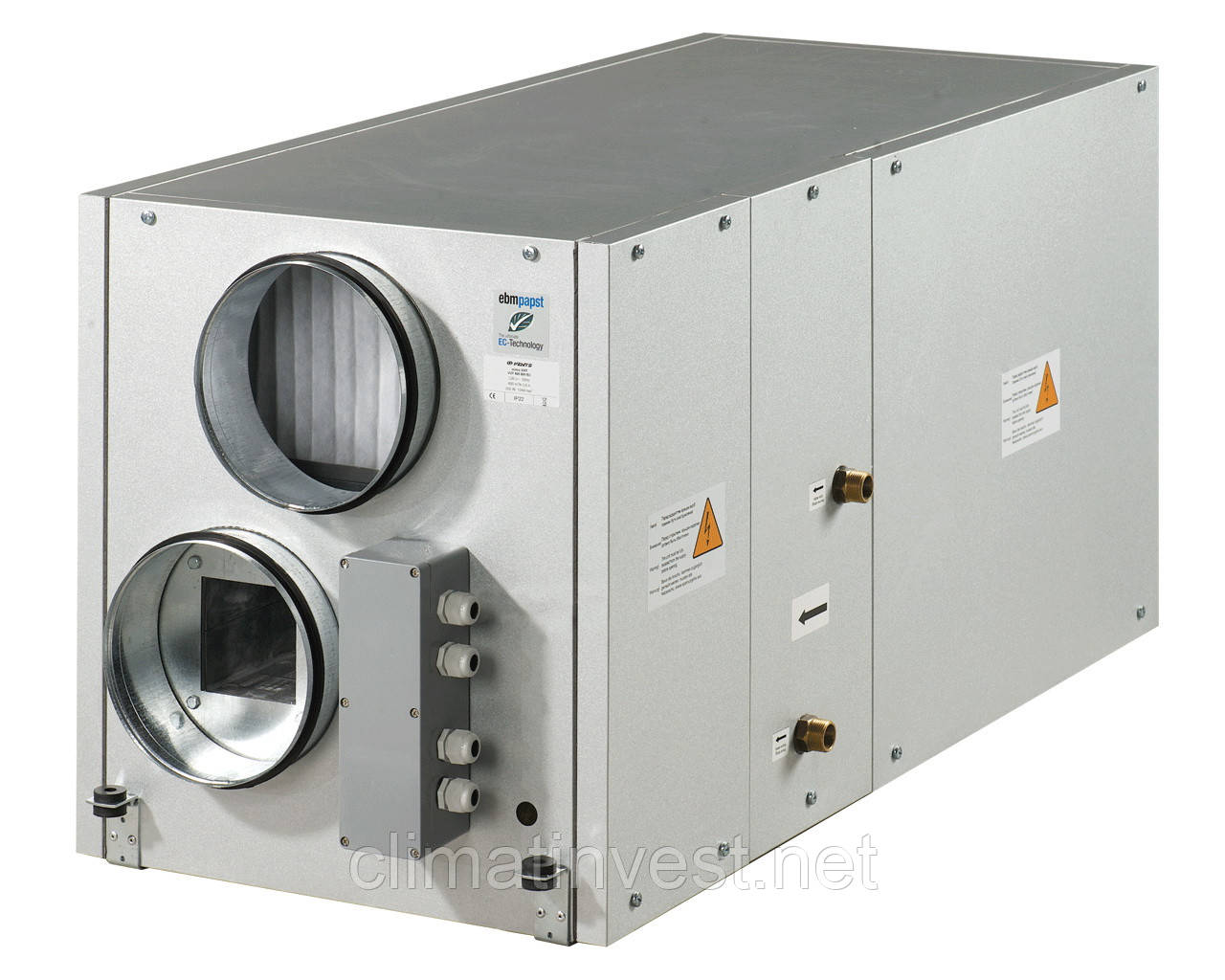

Вентс ВУТ 400 ВГ ЄС

Установка Вентс ВУТ 400 ВГ ЄС призначена для забезпечення припливно-витяжною вентиляцією приміщень житлового або комерційного призначення. Для підігріву зовнішнього повітря в холодний період року в установці використовується рекуператор тепла і додатковий догрів водяним нагрівачем. Для нагрівача необхідне підведення гарячої води від котла. Номінальна продуктивність цієї установки 400 м3/год, діаметр підключаються повітроводів 200 мм.

В установці використовуються економічні вентилятори з ЄС-двигунами, що володіють високим тиском і низьким рівнем шуму. Монтаж такої установки необхідно проводити в закритому приміщенні.

Корпус

Корпус виготовлений з алюмоцинковой сталі з внутрішнім тепло - і звукоізоляцією з мінеральної вати товщиною 25 мм

Фільтр

Для фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра зі ступенем очищення G4 (на витяжці) і F7 (на притоці).

Вентилятори

Використовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом двостороннього всмоктування із заломленими вперед лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЄС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

Рекуператор

В установках Вентс ВУТ 400 ВГ ЄС застосовуються високоефективні теплообмінники (близько 95%). У моделях ВУТ ЕГ ЄС та ВУТ ВГ ЄС рекуператори протитоку виконані з полістиролу. Під блоком рекуператорарасположен піддон для збору і відводу конденсату.

Нагрівач

Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлені електричні (для моделей ВУТ ЕГ ЄС) або водяні (для ВУТ ВГ) нагрівачі. Якщо з допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і підігріває повітря, що надходить у приміщення.

Управління та автоматика

Установка укомплектована вбудованою системою автоматики і багатофункціональним пультом управління з графічним індикатором. У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом. Для запобігання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпасу і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу і весь припливне повітря проходить повз рекуператора по обвідному каналу. На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить і підігрівається через рекуператор і вся установка працює в звичайному режимі.

Функції управління та захисту ВУТ ВГ (ЄС)

• включення і виключення установки;
• контроль за температурою припливного повітря за допомогою впливу на привід триходового вентиля, що регулює подачу теплоносія в рідинний нагрівач;
• захист рідинного нагрівача від замерзання (по датчику температури повітря після нагрівача і по датчику температури зворотного теплоносія;
• управління електроприводом обхідного клапана рекуператора;
• управління і контроль за роботою зовнішнього циркуляційного насоса, встановленого на лінії подачі теплоносія в рідинний нагрівач;
• захист від обмерзання рекуператора;
• управління і контроль за роботою припливного і витяжного вентиляторів;
• контроль забрудненості фільтрів (за кількістю мотогодин);
• управління електроприводами зовнішніх повітряних клапанів (припливного і витяжного).

Припливно-витяжна установка обладнана дистанційним пультом управління, який забезпечує:

• включення/вимикання вентиляційної установки;
• встановлення необхідної витрати повітря;
• встановлення необхідної температури припливного повітря;
• відображення кімнатної температури.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2х175
Суммарная мощность установки, Вт	350
Суммарный ток, А	2.6
Производительность, м3/ч	400
Скорость вращения, мин-1	1340
Уровень шума на расстоянии 3 м, дБ(А)	28-47
Максимальная температура перемещаемого воздуха, С	-25....+60
Вес, кг	40
Размер подключаемого воздуховода, мм	200

Габаритные размеры

Размеры	D	B	B1	B2	B3	H	H2	H3	L	L1	L2
мм	149	500	403	161	249	555	127	231	1092	1137	1198

Діаграма

Документація

Паспорт установки

Керівництво по системі автоматики припливно-витяжної установки
