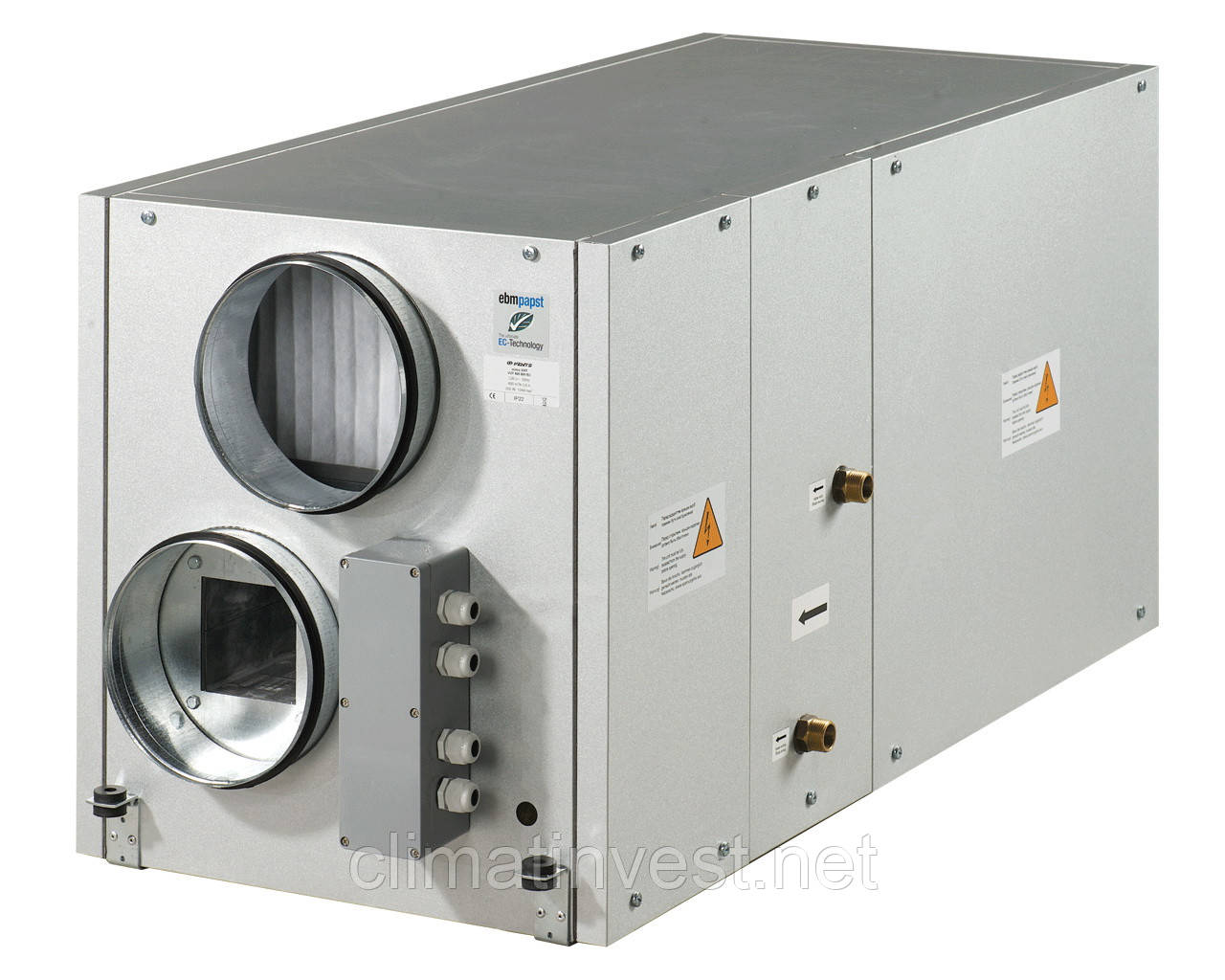

Установка Вентс ВУТ 300-1 ВГ ЄС призначена для забезпечення припливно-витяжною вентиляцією приміщень житлового або комерційного призначення. Для підігріву зовнішнього повітря в холодний період року в установці використовується рекуператор тепла і додатковий догрів водяним нагрівачем. Для нагрівача необхідне підведення гарячої води від котла. Номінальна продуктивність цієї установки 300 м3/год, діаметр підключаються повітроводів 150 мм.
В установці використовуються економічні вентилятори з ЄС-двигунами, що володіють високим тиском і низьким рівнем шуму. Монтаж такої установки необхідно проводити в закритому приміщенні.
КорпусКорпус виготовлений з алюмоцинковой сталі з внутрішнім тепло - і звукоізоляцією з мінеральної вати товщиною 25 мм
ФільтрДля фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра зі ступенем очищення G4 (на витяжці) і F7 (на притоці).
ВентиляториВикористовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом двостороннього всмоктування із заломленими вперед лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЄС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).
РекуператорВ установках Вентс ВУТ 300-1 ВГ ЄС застосовуються високоефективні теплообмінники (близько 95%). У моделях ВУТ ЕГ ЄС та ВУТ ВГ ЄС рекуператори протитоку виконані з полістиролу. Під блоком рекуператорарасположен піддон для збору і відводу конденсату.
НагрівачДля експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлені електричні (для моделей ВУТ ЕГ ЄС) або водяні (для ВУТ ВГ) нагрівачі. Якщо з допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і підігріває повітря, що надходить у приміщення.
Управління та автоматикаУстановка укомплектована вбудованою системою автоматики і багатофункціональним пультом управління з графічним індикатором. У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом. Для запобігання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпасу і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу і весь припливне повітря проходить повз рекуператора по обвідному каналу. На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить і підігрівається через рекуператор і вся установка працює в звичайному режимі.
Функції управління та захисту ВУТ ВГ ЄС- включення і виключення установки;
- контроль за температурою припливного повітря за допомогою впливу на привід триходового вентиля, що регулює подачу теплоносія в рідинний нагрівач;
- захист рідинного нагрівача від замерзання (по датчику температури повітря після нагрівача і по датчику температури зворотного теплоносія;
- управління електроприводом обхідного клапана рекуператора;
- управління і контроль за роботою зовнішнього циркуляційного насоса, встановленого на лінії подачі теплоносія в рідинний нагрівач;
- захист від обмерзання рекуператора;
- управління і контроль за роботою припливного і витяжного вентиляторів;
- контроль забрудненості фільтрів (за кількістю мотогодин);
- управління електроприводами зовнішніх повітряних клапанів (припливного і витяжного).
Припливно-витяжна установка обладнана дистанційним пультом управління, який забезпечує:
- включення/вимикання вентиляційної установки;
- встановлення необхідної витрати повітря;
- встановлення необхідної температури припливного повітря;
- відображення кімнатної температури.
Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного кутника з вибровставкой або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як у допоміжних приміщеннях, так і в основних (за підвісною стелею, у ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування та чищення фільтра – з боку бічних панелей.
Технічні характеристикиПараметр | Величина |
Напруга, В | 230 |
Частота струму, Гц | 50 |
Максимальна потужність вентиляторів, Вт | 2х70 |
Сумарна потужність установки, Вт | 0,14 |
Сумарний струм, А | 1,2 |
Продуктивність, м3/год | 300 |
Швидкість обертання, хв-1 | 1380 |
Рівень шуму на відстані 3 м, дБ(А) | 24-45 |
Максимальна температура переміщуваного повітря, З | -25....+60 |
Вага, кг | 40 |
Розмір підключається воздуховода, мм | 150 |
Розміри | D | B | B1 | B2 | B3 | H | H2 | H3 | L | L1 | L2 |
мм | 149 | 500 | 403 | 161 | 249 | 555 | 127 | 231 | 1092 | 1137 | 1198 |
Паспорт установки
Керівництво по системі автоматики припливно-витяжної установки
Користувацькі характеристики | |
---|---|
Продуктивність | 300 м. куб/год |
