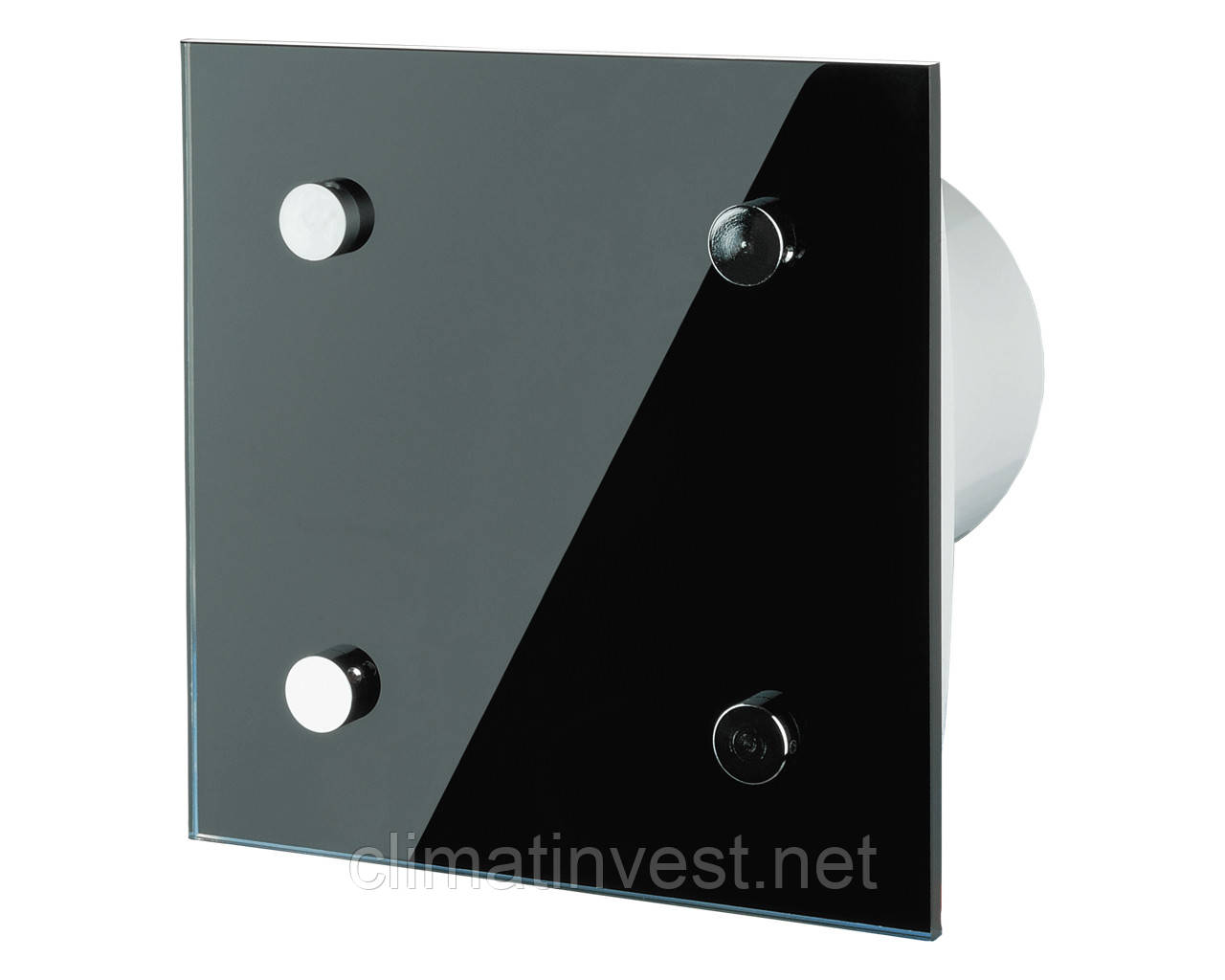

Вентилятор Вентс 100 Модерн

Технічні характеристики

Параметр	Величина
Напруга, В	220
Частота струму, Гц	50
Максимальна потужність, Вт	14
Продуктивність, м3/год	88
Струм, А	0,085
Швидкість обертання, хв-1	2300
Рівень шуму на відстані 3 м, дБ(А)	33
Вага, кг	0,6
Захист, клас	IP34
Розмір патрубка, мм	100

Габаритні розміри

Розміри	?D	B	L	L1
мм	100	170	130	35

Схема підключення

Схема підключення вентилятора без вбудованого вимикача до мережі

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітроводами.
• Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітроводами 100 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка Вентс Модерн 100 виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Лицьова панель виготовлена з оргскла.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Ступінь захисту IP 34.

Двигун

• Надійний двигун з низьким енергоспоживанням.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегріву.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в поставку не входить.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Монтажные особенности

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
• При віддаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання воздуховода до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.

Приклад монтажу
Гарантія

Підприємство-виробник встановлює гарантійний термін експлуатації (термін служби) вироби протягом 60 місяців з дня продажу виробу через роздрібну торговельну мережу, за умови дотримання споживачем правил транспортування, зберігання, монтажу і експлуатації виробу. У випадку появи порушень в роботі вироби з вини Підприємства-виробника протягом гарантійного терміну експлуатації (терміну служби), споживач має право на безкоштовне усунення недоліків виробу шляхом здійснення гарантійного сервісу.

Паспорт вентилятора
