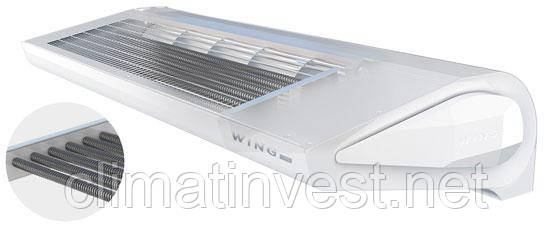

Теплова завіса з електричним теплообмінник Wing E100

Особливості теплових завіс Wing:

• Приваблива ціна
• Найжахливіша завіса на ринку
• Сучасний дизайн
• Інноваційна конструкція
• Оцинкований сталевий корпус
• Невелика висота корпуса
• Горизонтальний і вертикальний монтаж завіси
• Тиха робота на будь-якій швидкості вентилятора
• Низька енергоефективна вартість

Повітряно-теплова завіса Wings E100 з електричним теплообмінник - З'єднала найкраще розробки від професійних інженерів компанії VTS. Ця модель підходить для створення теплового бар’єру над відкритими дверима або вікнами, щоб запобігти холодному повітря, вологості, неприємного запаху, диму, бруду та інших негативних факторів з вулиці. Завдяки цій функції ви зможете зберегти кліматичний вакуум всередині приміщення, знизивши енергозатрати основної опалення, яка тепер буде функціонувати не на повну потужність, утримуючи комфортну атмосферу. Завіса також дуже придатна для використання в літній час, коли відключається теплообмінник і модель працює в духовенство, таким чином створюється холодний повітряний потік, що створює перешкоду для проникнення сухого вітру, пилу, а також дрібних комах, що створює сприятливу і спокійну атмосферу.

Wing E100, E150, E200. Електричні повітряно-теплові завіси

Повітряно-теплова завіса з електричним нагрівальником Wing E100, E150, E200 працює за наступним принципом. Електромагнітні електроагревачі (ТЕН) нагріваються через електричний струм. Вентилятор всмоктує повітря з приміщення і, пропускаючи його через ТЕНи, викидає нагріте повітря з великою швидкістю назад у приміщення, створюючи повітряний бар'єр.

Всі електричні завіси Wing складаються з 6 ТеНов потужністю від 670 до 2950 Вт, залежно від величини завіси. ТЕНИ з'єднані в два розділи потужністю 2 і 4 кВт для 1 м завіси E100, 4 і 8 кВт для 1,5 м завіси E150, і 6 і 9 КВт для 2 м завіси E200. Нагрівна секція зібрано в зірку електропостачання 3x400V. У ній є можливість електропостачання 1 м завіси E100 током напруження 230 В для електронагревача потужністю 2 кВт.

Завдяки таким технічним розв’язкам і використанню настінного котролера, електронагрівачі всіх завісів можуть працювати на двох сходинах нагрівання, у двох параметрах, наприклад, для завіси WING E100 - параметр 1): I сходи нагрівання - 2 кВт, 2 кВт - 4 кВт, параметр 2): I сходи - 4 кВт, 2 сходи — 6 кВт. Аналогічно і для всіх інших розмірів. Зміна параметра полягає у перемиканні кабелів у блоці керування. Програма опалення не залежить від швидкості обертання вентилятора.

Ефективна довжина струму Wing E100, E150, E200

Ефективна довжина струму повітря залежно від вибраної швидкості обертання вентилятора:

Робочі характеристики

T_p1 – Температура повітря на вході в обладнання
T_p2 – Температура повітря на виході з обладнання
Q_p – Вживання повітря
P_g - теплова потужність обладнання

* наявні налаштування з можливістю керування потужністю нагрівача:
Wing E100 - 2/6 кВт або 4/6 кВт;
Wing E150 - 4/12 кВт або 8/12 кВт;
для Wing E200 - 6/15 кВт або 9/15 км.

Розміри повітря-теплових завіс Wing

Ширина завіси вказано без обліку бічних дахуків.

Знаряддя DWG-форматів:   Wing 100,   Wing 150,   Wing 200.

Довжина струму

Монтаж повітря-теплових завіс Wing

Для горизонтального монтажу підходять всі види повітряних завісів WING E/W/C. Для вертикального монтажу рекомендується завіси з водяним теплообмінником Wing W100, W150, W200 Завіси без обігріву Wing C100, C150, C200. Завіси з електричними танами Wing E100, E150, E200 Рекомендуємо встановлювати лише горизонтально.

Завдяки конструкції, невеличкій висоті корпуса, а також можливості огорожі повітря під кутом, завіси можна встановлювати в обмеженому просторі над дверними проемами, і такий спосіб не вплине на ефективність.

Монтаж завалюється за допомогою спеціальних кронштейнів або монтажних шпилів.

На кожній упаковці повітряні завіси WING нанесли шаблон, який дозволяє розмітку відчинків і нанести лінії вирівнювання повітря під час монтаже повітряної завіси. Достатньо відрізати шаблон з верхньої частини коробки і приступати до монтажу.

Послідовність дій за монтажу:

• Встановити пристрій у місці призначення.
• Виконати гідравлічні з’ єднання, перевірити щільність зв’ язку і знешкодити систему.
• Виконати електричні з’ єднання.
• Упевнятися у правильності з’ єднання пристрою (згідно з схемами).
• У разі електричної завіси усунути пилюку з електричних грелок.
• Увімкнути живлення і запустити пристрій.

Автоматика для воздушно-теплових завес Wing

Настінна панель керування TR110C для теплових завіс WING з двигунами AC

Використовується для керування роботою завіс WING з двигунами змінного струму AC всіх типів. Один настільний регулятор TR110C обслуговує одну завісу Wing.

• Напруження живлення: 220...240V AC;
• максимальне навантаження: 6 (3) A;
• Регулювання: 10... 30 °C;
• Точність регулювання: ara 1 °C;
• клас безпеки: IP30;
• метод монтажу: настінний;
• параметри навколишнього середовища: -10...+50 °C.

Перемикач нагрівання Водні завіси Керує роботою сервомотора, розташованого на клапані, для електрична завіса - електричними підігрівачами. Вмонтований терморегулятор автоматично вимикає нагрів або всю завісу залежно від заданої температури.

Настінна панель керування TR110C може працювати у таких налаштуваннях:
Позиції "2-5". Керування вентилятором і « нагрівом» в залежності від налаштувань термостата — у цьому випадку термостат впливає на роботу всього пристрою.
Позиції "4-5". Керування вентилятором, незалежно від налаштування термостата, у цьому випадку термостат впливає тільки на роботу вентилятора.
Обидві конфігурації роботи пристрою можна реалізувати разом з дверним датчиком.

Максимальна довжина електропровіду від завіси до регулятора дорівнює 100 м. Рекомендується використовувати кабель 5×1 мм2 або 6×1 мм2, залежно від варіанта з' єднання (див. схему з’ єднання).

Настінний регулятор TR110C - опціональний елемент, який можна замінити будь- яким іншим комп' ютерним пристроєм або перемикачем, відповідно до стандарту EN 60335.
