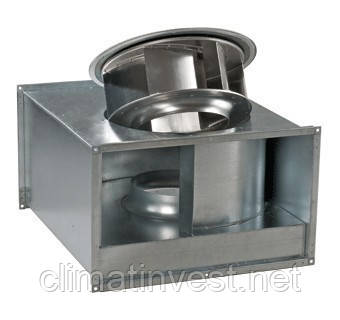

Відцентровий канальний вентилятор ВЕНТС ВКП 4Е 500х300

Відцентровий канальний вентилятор ВЕНТС ВКП 4Е 500х300

Застосування

Припливні і витяжні системи вентиляції приміщень різного призначення при обмеженому просторі для монтажу. Призначені для з'єднання з прямокутними повітроводами номінальним перерізом 400х200, 500х250, 500х300, 600х300, 600х350, 1000х500 мм

Конструкція

Корпус вентилятора виготовлений з оцинкованої сталі.

Двигун

Використовуються 2-х і 4-х полюсні асинхронні двигуни із зовнішнім ротором, які мають робоче колесо з назад загнутими лопатками, виготовлений з оцинкованої сталі. Для здійснення теплової захисту від перегріву в обмотку двигуна вбудовані квт з автоматичним перезапуском або з виведеними клемами для підключення зовнішніх пристроїв захисту (залежить від моделі, див. схеми підключення). Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
