Теплова завіса з водяним теплообмінником Wing W100 EC

21 546 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: 11779-2
Теплова завіса з водяним теплообмінником Wing W100 EC
Теплова завіса з водяним теплообмінником Wing W100 ECВ наявності
21 546 ₴
+380 (99) 207-56-37
мтс
  • +380 (44) 333-89-49
    міський
+380 (99) 207-56-37
мтс
  • +380 (44) 333-89-49
    міський
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Теплова завіса з водяним теплообмінником Wing W100 EC

Особливості теплових завіс Wing:

  • Приваблива ціна
  • Найшумніша завіса на ринку
  • Сучасний дизайн
  • Інноваційна конструкція
  • Оцинкований сталевий корпус
  • Невелика висота корпусу
  • Горизонтальний і вертикальний монтаж завіси
  • Тиха робота на будь-якій швидкості вентилятора
  • Низький рівень споживання енергії

Повітряно-теплова завіса Wings W100 з водяним теплообмінником — об'єднала в собі найкращі розробки від професійних інженерів компанії VTS. Ця модель підійде для створення теплового бар'єра над відчиненими дверима або віконним отвором, щоб запобігти потраплянню холодного повітря, вогкості, неприємних запахів, диму, бруду та інших негативних чинників із вулиці. Завдяки цій функції ви зможете зберегти кліматичний вакуум усередині приміщення, знизивши енерговитрати основної опалювальної системи, яка тепер функціонуватиме не на повну потужність, утримуючи комфортну атмосферу. Завіса також чудово підходить і для використання в літню пору, коли вимикається теплообмінник, і модель працює нахолодний, у такий спосіб утворюється холодний повітряний потік, що створює перешкоду для проникнення сухого вітру, пилу, а також дрібних комах, що створює сприятливу та спокійну атмосферу.

Wing W100, W150, W200. Водяні теплові завіси

Водяные завесы Wing W

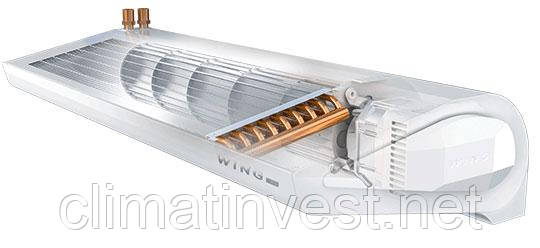

Теплова завіса Wing W100, W150, W200 із дворядним водяним нагрівачем працює за наступним принципом.

Теплоносій (гаряча вода) віддає тепло через теплообмінник із дуже великою поверхнею теплообміну, що забезпечує високу теплову потужність (4-47 кВт). Вентилятор (1850-4400 м3/год) всмоктує повітря з приміщення й, пропускаючи його через теплообмінник, викидає з великою швидкістю назад у приміщення, створюючи повітряний бар'єр.

Максимальними параметрами теплоносія для теплообмінника є: 95 °C, 1.6МПа. Водяний теплообмінник складається з мідних трубок і алюмінієвих ламелей. Приєднувальні колектори (зовнішня різь 3/4") розміщені у верхній частині корпусу.

Оптимально підібраний водяний теплообмінник пристосований до роботи в трьох положеннях: горизонтальному та вертикальному з патрубками, спрямованими вниз або вгору. Особливості гідравлічного під'єднання дають змогу встановити завісу безпосередньо на стіну так близько до дверного отвору, наскільки це можливо.

Ефективна довжина струменя Wing W100, W150, W200

Ефективна довжина струменя повітря залежно від обраної швидкості обертання вентилятора:

  швидкість обертання вентилятора
III II I
довжина струменя [м] 3.7 2.9 2.3

Розміри повітряно-теплових завіс Wing

Тепловые завесы Wing, размеры

Размеры завес Wing

Ширина завіса вказана без урахування бічних кришок.



Рисунки в DWG-форматі:   Wing 100,   Wing 150,   Wing 200.

Довжина струменя повітря

Длина струи воздуха завес Wing

Монтаж повітряно-теплових завіс Wing

Для горизонтального монтажу підходять усі типи повітряних завіс WING E/W/C. Для вертикального монтажу рекомендуються завіси з водяним теплообмінником Wing W100, W150, W200 або завіси без обігріву Wing C100, C150, C200. Завіси з електричними тенами Wing E100, E150, E200 рекомендується встановлювати тільки горизонтально.

Завдяки конструкції, невеликій висоті корпусу, а також можливості забору повітря під нахилом, завіси можна встановлювати в обмеженому просторі над дверними отворами, і такий спосіб не вплине на ефективність.

Монтаж завіса здійснюється за допомогою спеціальних кронштейнів або монтажних шпильок.

Монтаж завес Wing



На кожній упаковці повітряних завіс WING нанесений шаблон, який дає змогу зробити розмітку отворів і нанести лінії вирівнювання під час монтажу повітряної завіси. Досить відрізати шаблон із верхньої частини коробки та братися до монтажу.

Монтаж завес Wing

Послідовність дій щодо монтажу:

  • Встановити пристрій у місці призначення.
  • Виконувати гідравлічні з'єднання, перевірити щільність з'єднань і знеповітряити систему.
  • Виконувати електричні з'єднання.
  • Переконатися в правильності під'єднання пристрою (згідно з схемами).
  • У разі електричної завіси видалити пить з електричних грілок (вникати неприємного запаху пригорілого пилу).
  • Ввімкнути електроживлення та запустити пристрої.

Автоматика для воздушно-теплових завес Wing

Настінна панель керування TR110C для теплових завіс WING з двигунами AC

Настенная панель управления для тепловых завес Wing

Використовується для керування роботою завіс WING із двигунами змінного струму AC усіх типів. Один настінний регулятор TR110C обслуговує одну завісу Wing.

  • напруга живлення: 220...240V AC;
  • максимальне навантаження: 6 (3) A;
  • регулювання: 10... 30 °C;
  • точність регулювання: ± 1 °C;
  • клас захисту: IP30;
  • спосіб монтажу: настінний;
  • параметри довкілля: -10...+50 °C.

Перемикач нагрівання для водяної завіси керує роботою сервомотора, розташованого на клапані, для електричної завіси — електричними нагрівачами (ТЕНами). Вбудований терморегулятор автоматично вимикає нагрівання або всю завісу залежно від заданої температури.

Настінна панель керування TR110C може працювати в таких конфігураціях:
Позиці "2-5". Керування вентилятором і "нагрівом" залежно від настроювання термостата — у цьому разі термостат впливає на роботу всього пристрою.
Позиці "4-5". Керування вентилятором незалежно від настроювання термостата — у цьому разі термостат впливає тільки на роботу вентилятора.
Обидві конфігурації роботи пристрою можуть бути реалізовані спільно з дверним датчиком.

Максимальна довжина електропроводу від завіси до регулятора становить 100 м. Рекомендується використовувати кабель 5×1 мм2 або 6×1 мм2, залежно від варіанту під'єднання (див. схему під'єднання).

Настінний регулятор TR110C — опціональний елемент, який може бути замінений будь-яким іншим програмним пристроєм або перемикачем, що відповідає стандарту EN 60335.



Характеристики
Основні
Вага23 кг
ВиробникEUROHEAT
Гарантійний термін36 міс
Витрата повітря1850 куб.м/год
Країна виробникПольща
Частота струму50 Гц
Максимальна потужність17 кВт
Напруга живлення220 В
Тип теплової завіси за способом нагріву повітряВодяний
Швидкість потоку на виході11 м/сек
Максимальна рекомендована висота установки теплової завіси4000 мм
Інформація для замовлення
  • Ціна: 21 546 ₴
